Necesito ayuda para terminar de reparar un teléfono tipo Heraldo modelo 5523 E

¿Por qué no? Aquellos viejos Standard, Heraldos y demás, también tienen cabida en El Gramóforo. Ring, ring, ¿diga...?
Responder
Furio
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 1
Registrado: Vie Sep 04, 2020 11:58 pm

Necesito ayuda para terminar de reparar un teléfono tipo Heraldo modelo 5523 E

Mensaje por Furio »

Hola, a una amiga le han regalado un teléfono antíguo modelo 5523 E fabricado por Standard Electric.

Imagen

El teléfono se lo han regalado funcionando, pero a medias, no funciona del todo bien. He estado buscando y leyendo información por el foro y por internet y he conseguido reparar algúna avería pero ahora mismo estoy en un callejón sin salida y necesito ayuda para continuar y dejarlo funionando.

Tiene dos problemas que no soy capaz de arreglar, uno es que no cuelga la llamada y el otro es que cuando llaman no suena el timbre, pero si descuelga la llamada y se puede escuchar y hablar con el que llama.

He sacado unas fotos de las conexiones del mecanismo de colgar-descolgar.

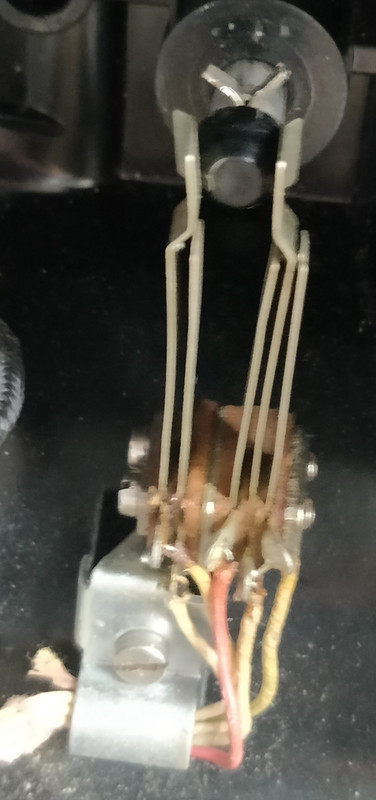

Mecanismo con el teléfono colgado

Imagen

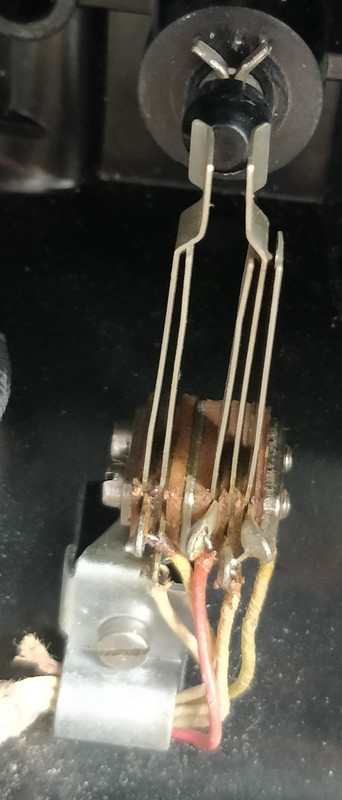

Mecanismo con el teléfono descolgado

Imagen

Hay algo que no se si es así como debe de estar, las tres láminas metálicas de la derecha con el teléfono descolgado tienen coninuidad las tres entre si, la primera y la segunda (empezando por la izquierda) hacen contacto físico pero la tercera está unida por la soldadura con la de la derecha, no se si esto está bien así. Cuando el teléfono está colgado, solo hay continuidad entre la lámina 2 y 3, esta vez tambien de manera física, las láminas 2 y 3 se están tocando.

En cuanto al problema de que no suena he sacado unas fotos al chasis para ver como está conectado.

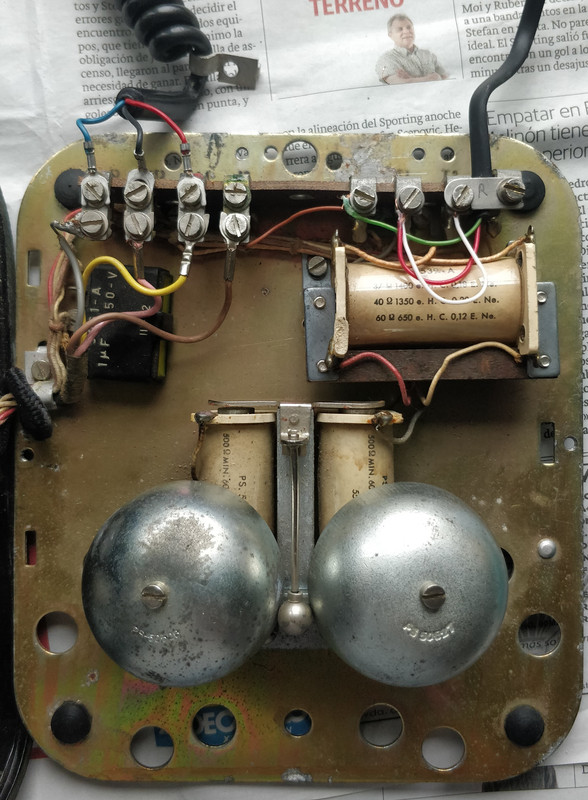

Chasis vista general

Imagen

El chasis tiene pinta de haber sido restaurado porque el condensador no coincide con fotos del mismo chasis bajadas de internet.

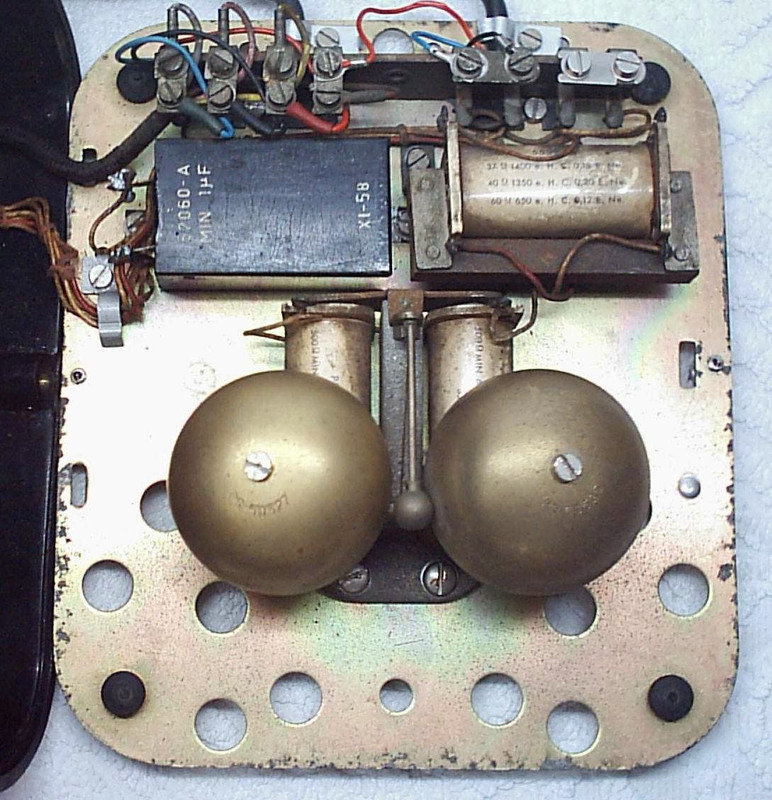

Chasis foto internet

Imagen

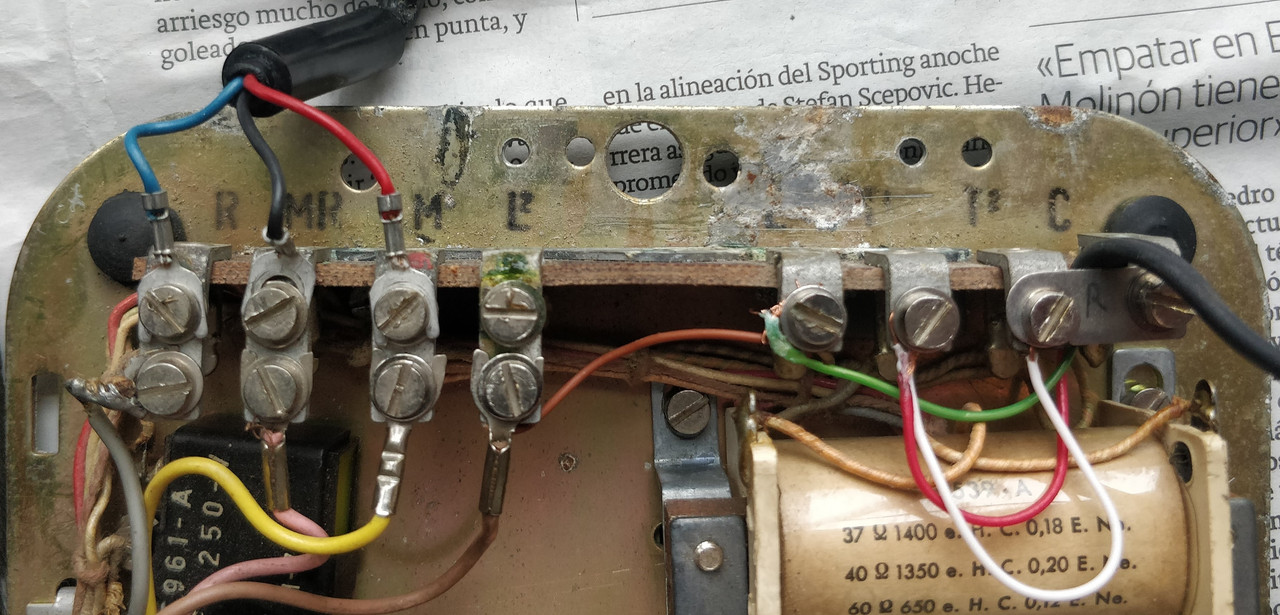

Aqui se puede ver un primer plano de las conexiones.

Imagen

Los cables que vienen de la línea son de color rojo y verde, para que suene el timbre el tercer cable (puente hecho con el cable blanco) debe de estar conectado con uno de los cables de la línea, he probado con los dos y no funciona.
A las ¿resistencias? del timbre llega una tensión de unos 20 V a cada una de ellas.
Mis conocimientos de electricidad son limitados, por eso necesito vuestra ayuda para seguir.

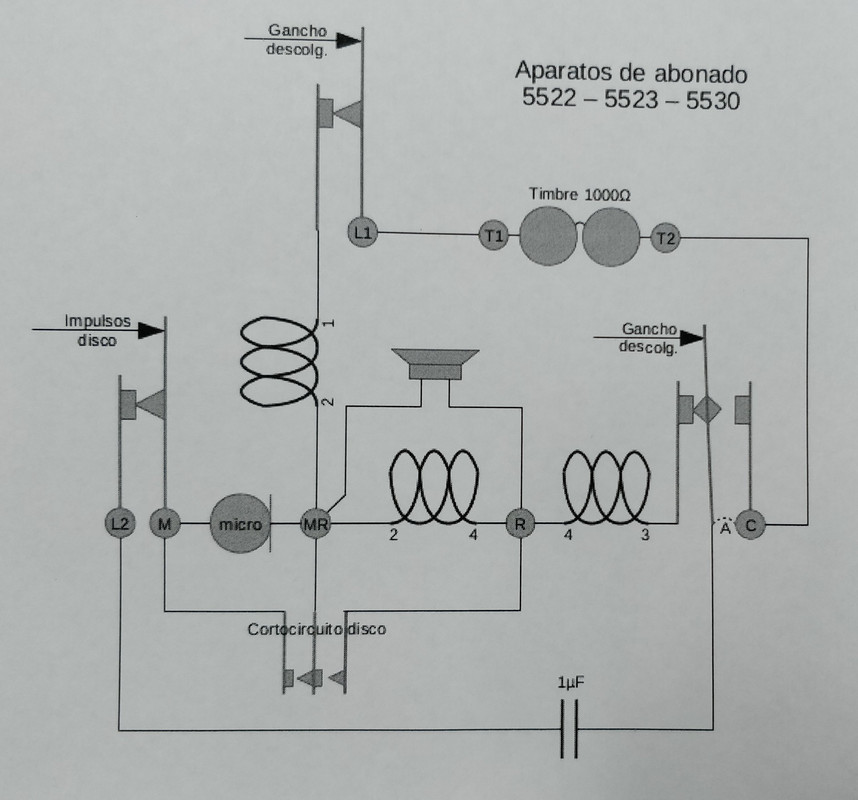

Este es el esquema eléctrico del teléfono hecho por un usuario.

Imagen


Gracias por vuestro tiempo y por vuestra ayuda.
Avatar de Usuario
ariston
Socio Conspirador peligrosillo
Socio Conspirador peligrosillo
Mensajes: 1972
Registrado: Sab Ene 19, 2008 9:22 pm
Ubicación: Algete
Contactar:

Re: Necesito ayuda para terminar de reparar un teléfono tipo Heraldo modelo 5523 E

Mensaje por ariston »

Para que suene el timbre, con el auricular colgado, deberian estar cerrados los contactos A y C

Para que cuelgue la llamada, con el auricular colgado, no debes tener resist3ncia medible entre L1 y L2.
Avatar de Usuario
uge
Nuevo Socio Conspirador
Nuevo Socio Conspirador
Mensajes: 76
Registrado: Jue Sep 22, 2011 7:49 pm
Ubicación: Getafe

Re: Necesito ayuda para terminar de reparar un teléfono tipo Heraldo modelo 5523 E

Mensaje por uge »

Hola, aparentemente, está todo bien conectado, seria conveniente limpiar todos los contactos, sobre todo si ha estado mucho tienpo sin usarse; el condensador tiene la capacidad correcta, aunque si estuviese mal, el timbre no funcionaria, no obstante es un componente muy barato y podrias cambiarlo, deb ser de un microfaradio y 250 voltios y ahora son mas pequeños que el original, el timbre, puede estar bolqueado, muevelo con la mano y observa si hace el el recorrido completo. puedes limpiar los puntos de apoyo con lija suave,
