Selector de voltaje plato Garrard

[beard500]

Buenas

resulta que tengo un plato que no sé si va a 220 o a 125. Tiene la clavija americana por lo que por prudencia le he enchufado a 125...y gira, gira bien.Lo que pasa es que al no tener estroboscopio no sé si alcanza las revoluciones adecuadas o no. En la salida de audio se escucha un zumbido con algo de sonido audio real de fondo, con lo cual no puedo saber si el giro es a las revoluciones correctas o no. El tipo de cápsula y la entrada de phono se suponen que son coincidentes (MM). Ahora...

¡PREGUNTA!

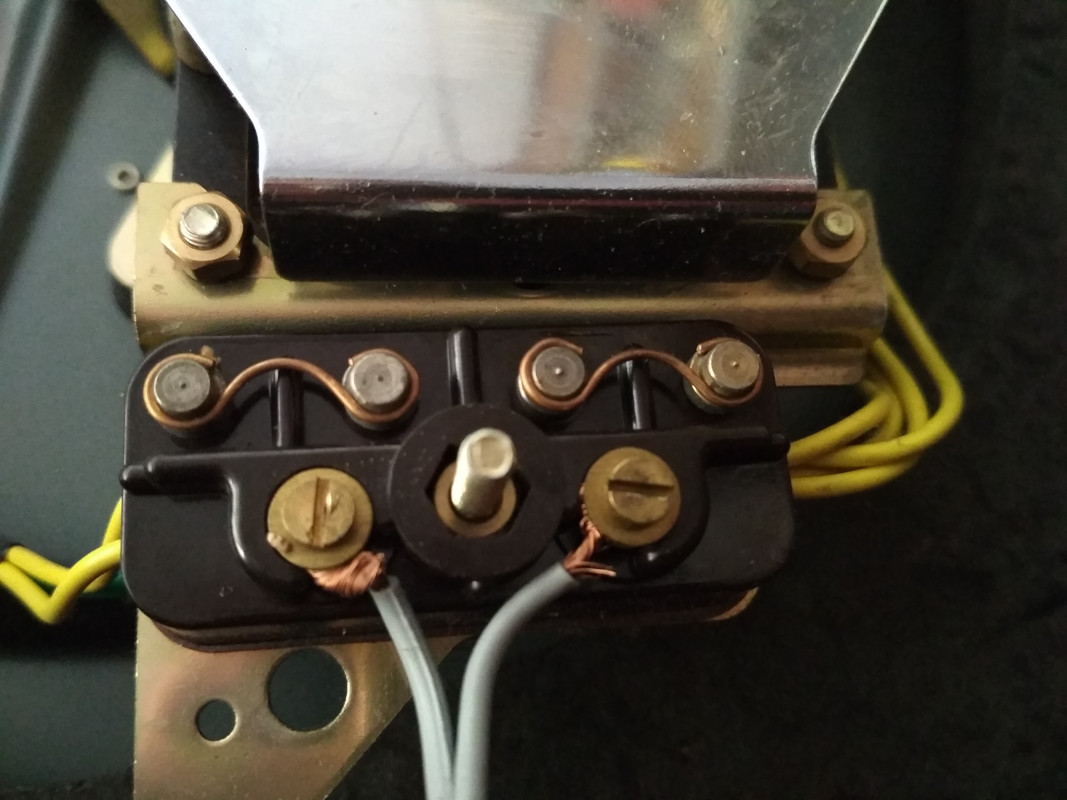

A la entrada de corriente tiene una pieza en la que, aparentemente, se puede seleccionar el voltaje. Es esta, y esas son las conexiones internas que tiene :

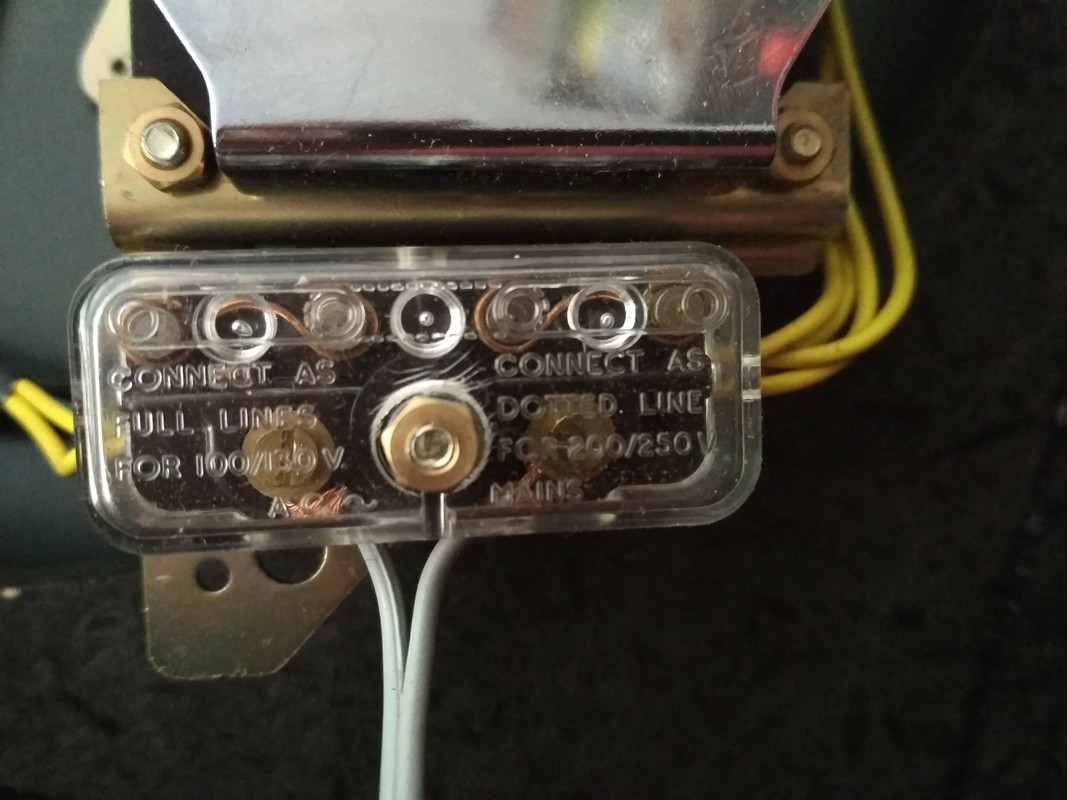

Como podeis ver, la cajita pone unos mensajes que dicen "Connect as full lines for 110 v." y "Connect as dotted lines for 220 v.". Imagino qué quieren que enlaces todos los puntos de conexión de arriba para 110 v. y que lo pongas como está, dividido, para 220 v., pero no estoy seguro. A la vista de esto ¿alguien más versado en estos temas que sepa sin sombra de duda para qué tensión está puenteado ahora?.

Gracias, majos.

[javilon64]

Hola beard500
Me enfrenté a la misma duda hace un tiempo en un Garrard, lo que dice es que para 100/130v (como está conectado ahora) sigas el esquema dibujado en linea continua en la tapa transparente ( por un lado unidos pin 1 y 2 por el otro lado pin 3 y 4, numerados de izquierda a derecha) y para 200/250v, el esquema en linea discontinua, poner los 2 conectores para no perder uno si lo sacas en los pin centrales 2 y 3.
Así lo entendí yo y me funciona.

Diagrama 5

[beard500]

Hola beard500
Me enfrenté a la misma duda hace un tiempo en un Garrard, lo que dice es que para 100/130v (como está conectado ahora) sigas el esquema dibujado en linea continua en la tapa transparente ( por un lado unidos pin 1 y 2 por el otro lado pin 3 y 4, numerados de izquierda a derecha) y para 200/250v, el esquema en linea discontinua, poner los 2 conectores para no perder uno si lo sacas en los pin centrales 2 y 3.
Así lo entendí yo y me funciona.

Diagrama 5

Pues muchísimas gracias. Me resulta estrañísimo que esté a 110v. pero es posible. El esquema que trae, como dicen los gringos, "stinks". No es fácil (por decir lo menos) de entender. Luego, una vez que te lo han explicado lo miras y como que crees entenderlo. Y efectivamente es un Garrard.

En cuanto reúna el valor suficiente, lo cambio y te digo

[casito]

de valor nada, se unen los centrales y y quita los puentes laterales a funcionar es un GARRARD, ya he hecho cambios en más de uno de esos

[beard500]

Por lo que veo los puentes ajustan perfectamente a presión ¿no?.

Gracias

[javilon64]

Si, pon los dos juntos y así no pierdes el que quites si dejas uno solo, por si alguna vez se necesita el otro voltaje.

Y si te parece bien, cambia el título del hilo o añádele el aparato y el cambio de voltaje para facilitar la búsqueda para otros.

[beard500]

Si, pon los dos juntos y así no pierdes el que quites si dejas uno solo, por si alguna vez se necesita el otro voltaje.

Y si te parece bien, cambia el título del hilo o añádele el aparato y el cambio de voltaje para facilitar la búsqueda para otros.

Gracias.

La búsqueda creo que no se hace exclusivamente por el título, sino por todo el contenido del mensaje (título y texto). De todos modos hecho.

Saludos!
