Re: "CDsastre"- Máquina electrostática de Wimshurst -

Mensaje por Llorens »

- INDICE de temas -

Máquina electrostática de Wimshurst -5-

Barnizado de los elementos de madera y montaje de la máquina

Una vez acabados todos los elementos individuales y he comprobado que se acoplan entre ellos sin problemas, procedo al desmontaje para barnizar las partes de madera.

Le doy una lijada con papel de 280 y después de 400, y para aumentar un poco el tono de color del tablero le aplico dos manos de tinte al agua Orita color pino, especial para madera, dejando que seque a lo largo de seis horas para después aplicarle dos capas de barniz transparente satinado.


Parte de los elementos desmontados para proceder al barnizado de los soportes de madera, y proceso de teñido previo al barnizado

Imagen

Imagen


El resultado estético ha sido bueno, teniendo además en cuenta que no estoy intentando reproducir fielmente una Wimshurst de finales del XIX, sino algo funcional pero con mejor aspecto y prestaciones que el kit de plástico que se vende en Internet.


Mi máquina de Wimshurst a punto de efectuar las primeras pruebas

Imagen


Dos imágenes con más detalle de la parte trasera

Imagen

Imagen


=====================================

Las primeras pruebas

Hago girar la manivela y a las pocas vueltas ya comienzo a notar un intenso olor a ozono, síntoma claro que se está produciendo alta tensión, y casi instantáneamente comienzan a saltar chispas entre las esferas pequeñas de los electrodos de salida. Y sin embargo, la longitud de las mismas es decepcionante, ya que apenas alcanzan los dos centímetros y medio, que aún correspondiendo a una tensión de 25.000 volts son muy inferiores a las esperadas.

Procedo a efectuar un ajuste de las barras neutralizadoras, conectando un microamperímetro de aguja entre los terminales de salida. La intensidad es relativamente alta, superior a 20 microampers. Variando la inclinación de las barras consigo mejorarla hasta 25 microampers, superior a los 23 predichos por el programa de Queiroz, y sin embargo las chispas no aumentan apreciablemente de longitud, y siguen muy lejos de los 7,6 cm indicados por el mismo programa.


Las primeras chispas de 2-2,5 cm, de cuerpo consistente pero cortas en longitud

Imagen


Realizo una serie de pruebas en un cuarto a oscuras, donde puedo observar que los discos de mi Wimshurst brillan casi como un árbol de navidad. Hay numerosos arcos entre los sectores comprendidos entre los peines colectores y las escobillas neutralizadoras más próximas a cada uno de ellos. Es evidente que estas descargas están restando tensión a las salidas de la máquina y que ello tiene que ver con la poca distancia entre sectores. Otra evidencia es que los discos de metacrilato se están marcando con unas feas líneas negras, así como los propios sectores de aluminio. Parece ser como si el reguero de chispas casi permanentes estén creando caminos en que "queman" por donde pasan.

Después de algunas pruebas más en que no consigo mejorar el resultado, decido desmontar los discos y corregir los 40 sectores sin tener que fabricarlos de nuevo. La idea es marcar y cortar dos franjas de 4 mm. en cada lado, con lo cual la distancia entre ellos pasará de 11 a 19 mm. Acabo el trabajo en apenas una hora y ya que tengo la máquina como un puzle de piezas deparramadas sobre la mesa, aprovecho para cambiar el sistema de sujeción de las escobillas neutralizadoras. Para ello doblo los extremos para que sean casi paralelos a los discos y con un disco de widia practico un corte en sus extremo. Después perforaré un agujero de 1,5 mm para el tornillo de sujeción y en cada uno de estos puntos colocaré nuevas escobillas, ya que las anteriores también han sufrido un cierto desgaste debido a los "fuegos artificiales".

Otra cosa que aprovecho para hacer es equilibrar los discos lateralmente, introduciendo una simple hojita de papel entre el propio disco su polea de Delrin correspondiente. Con un eje de 6 mm. montado en el caracol de la mesa de trabajo voy ajustando y cambiando el apriete de los 3 tornillos hasta que consigo oscilaciones laterales que apenas superan al milímetro, lo cual, para discos de 30 cm. de diámetro es un ajuste satisfactorio.


Cambiando la sujeción de las escobillas neutralizadoras, perforando el agujero de sujeción y cortando una hendidura con un disco de diamante

Imagen

Imagen


Colocando nuevas escobillas y aspecto del sistema una vez acabado

Imagen

Imagen


Monto la máquina de nuevo y algo ha mejorado, ahora las chispas ya superan los 4 cm y las "luces navideñas" en la oscuridad han disminuido de forma apreciable. Sin duda el rendimiento ha mejorado, pero no es suficiente. En la Wimshurst de mi amigo observo que las puntas de los peines neutralizadores están bastante lejos de los discos, en concreto a más de 1 cm. No puedo imaginarme como al aumentar la distancia de salto puede mejorar al tensión final, pero como esta máquina es un ejemplo bastante complejo de un sistema autoexcitado, es muy posible que no tenga en cuenta todos los factores.

Sin desmontar los discos, cambio las varillas y los peines colectores por el tipo grande, que permite que las agujas más separadas, y de forma sorprendente la intensidad aumenta hasta los 28-30 microampers, pero la tensión no parece variar un ápice y por tanto tampoco crece la longitud de chispa. Y en este momento se me ocurre romper con las teorías mas extendidas sobre la Wimshurst con respecto a los peines colectores, las cuales dicen que las puntas han de ocupar toda la longitud de los sectores. Y sin embargo, yo no acabo de entender muy bien la motivación de este principio, ya que los sectores son metálicos y por tanto la movilidad de las cargas es suficientemente grande para que puedan ser "recogidas" en cualquier punto del mismo.

Mi idea es desmontar todas las agujas fijas y sustituirlas por dos ajustables, con lo que podré ir variando la distancia y establecer comparaciones. Según la teorías citadas el rendimiento de la máquina debería disminuir de forma apreciable, pero sin embargo no es así, con las dos agujas a la misma distancia de los discos no hay diferencia alguna con utilizar cuatro agujas por lado, lo cual demuestra mis sospechas. Y además cuando comienzo a acercar las agujas noto una mejora notable de la máquina, las chispas máximas aumentan a 5 cm. y se producen con una cadencia mayor que antes.


La nueva disposición de peines colectores más separados

Imagen


Aquí una prueba con sólo dos puntas ajustables, para observar la diferencia por número y por distancia

Imagen


Esto progresa, pero sigue sin ser suficiente. Entonces decido cuestionar otro de los dogmas establecidos sobre esta máquina, que es la distancia entre los discos. La documentación que he encontrado recomienda mantener los discos la unos 2 ó 3 mm. pero que nunca, en ningún caso, lleguen a tocarse. Los motivos no se explican, pero me temo que es afirmar las cosas porque otros lo han hecho anteriormente.

Sobre este tema mis ideas han ido evolucionando a lo largo de la construcción de esta máquina. En un principio pensé que al funcionar por los efectos de inducción de cargas y multiplicación de la tensión debido a los condensadores variables que forman los sectores metálicos, su rendimiento sería mayor cuanto más cerca estuvieran los discos de soporte. y aunque estos llegaran a rozarse, tampoco sería un problema mientras el uno no frenara el movimiento contrario del otro. Pero después de meditar bastante sobre el tema y en vista de los resultados obtenidos hasta ahora, estoy pensando en una nueva posibilidad: que para conseguir una tensión más alta, aunque no corresponda al ajuste que proporciona una mayor intensidad en cortocircuito, es necesario maximizar la "variación de capacidad". Es decir, buscar las formas de los sectores, la distancia entre ellos en el mismo disco, y el ajuste de distancia entre discos, para que los dos valores de capacidad entre la posición de los sectores enfrentados y la posición de los sectores intercalados sean lo más distintos posible.

Entonces, teniendo en cuenta estas premisas, la tensión más alta conseguida no sólo dependerá de la distancia entre sectores que establece la tensión de arco, sino también de la variación anterior. Para sectores muy estrechos y separados entre ellos, ambos factores permitirán una tensión final muy grande, pero entonces la limitación vendrá de la baja intensidad en cortocircuito que suministra, lo cual provocará que la tensión, limitada también por las pérdidas superficiales y de ionización no suba tanto como debería.

Estos razonamientos tal vez puedan ser el motivo por el cual algunos aconsejan que los sectores han de situarse sobre un disco a una distancia igual a su anchura, aunque quienes dicen esto piensan más en la distancia de arco que en el efecto multiplicador de las cargas.

Como sea, desmonté mi máquina parcialmente y fui añadiendo arandelas de separación entre los discos, y como sospechaba, esto se tradujo de inmediato en mayores longitudes de chispa, hasta que con una separación interna de 6 mm, a los que debemos sumar 1,5 + 1,5 del grosor del metacrilato de los discos, es decir, de 9 mm. entre sectores enfrentados, conseguí los mejores resultados... ¡¡ con potentes chispas que llegan a saltar a distancias de hasta 9 cm...!! ... Y eso que he realizado las pruebas con un porcentaje de humedad ambiente que supera el 75%...

La evidencia de estas pruebas empíricas me demuestra algo que hasta ahora no he visto en ninguna descripción de la Wimshurst; que para cada tipo de sectores habrá una distancia óptima entre discos, la cual será menor para sectores estrechos y muy separados, y mayor en aquellos anchos que produzcan un cierto solapamiento al girar.

A partir de este punto ya pude ir sobre seguro, modifiqué los peines estrechos con tres agujas en cada brazo (más que nada por estética, ya que con una aguja sería suficiente), y les di la longitud adecuada para que se acercaran lo más posible a los discos, naturalmente sin tocarlos. Incorporé además unas tuercas terminales con botón de baquelita que permiten apretar más o menos los brazos de los descargadores de salida, y con algunos detalles más la máquina quedó lista y a punto de operar, como demuestran las siguientes imágenes y el vídeo que vienen a continuación.


Detalle de la distancia entre discos y de los nuevos peines colectores

Imagen


...Y una impresionante chispa de 9 cm, equivalente a unos 80-90 Kilovolts

Imagen


Una vez acabada esta variación sigo probando la máquina para ver sus límites. En cuanto a la comparación con las dos Wimshurst que me habían prestado, por decirlo de alguna manera, no hay demasiado color. La clásica de 1900 tiene distancias tan pequeñas entre sus elementos que sus chispas apenas alcanzan los 3 cm antes de comenzar a cortocircuitarse sobre los discos, entre los peines y los neutralizadores, y el kit moderno consigue como máximo unos 6 cm, y al ser menores tanto la intensidad en cortocircuito como la capacidad de las Botellas de Leyden, sus descargas son más delgadas y tardan más en cebarse y saltar.


Vídeo del funcionamiento de mi Wimshurst con explicación del ajuste de los electrodos de salida




En este punto, y después de un par de semanas de trabajo, ya puedo dar el proyecto por acabado. Esta máquina va muy bien, y en las condiciones de humedad habituales en mi isla, rondando el 70 o 75%, casi alcanza la máxima tensión teórica en relación al tamaño de disco, la cual estoy seguro que superaría de trabajar con índices por debajo del 50%.

Así que ahora podré ir planteando algunas experiencias didácticas que quiero realizar con ella, tanto las clásicas de atracción-repulsión electrostática, como otras menos frecuentes de física general, y hasta algunas novedosas que tengo en mente y que en su momento desvelaré.

...Un saludo a todos.
Avatar de Usuario
jm1966
Socio Conspirador peligrosillo
Socio Conspirador peligrosillo
Mensajes: 527
Registrado: Mié Sep 18, 2013 11:30 pm
Ubicación: Mallorca

Re: "CDsastre"- Máquina electrostática de Wimshurst -

Mensaje por jm1966 »

Genial!
Gracias por compartirlo. Al fin he visto una máquina de éstas funcionando. Toda la vida viéndolas en una vitrina cerrada, acumulando polvo, cuando se idearon para acumular electricidad :D
Éstos son mis Principios. Si no le gustan, tengo otros (G. Marx).
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

Re: "CDsastre"- Máquina electrostática de Wimshurst -

Mensaje por Llorens »

Gracias, jm1966. Fue una máquina bastante utilizada por el rendimiento que daba al crear altísimas tensiones electrostáticas. De hecho llegó a utilizarse para alimentar tubos de Rayos X, porque así se evitaban el costoso transformador, aunque eran máquinas de discos múltiples y de más de 1 metro de diámetro... Hace un tiempo probé esto mismo con una válvula rectificadora de televisión, la 2X2A, sin filamento y polarizada al revés, y al darle a la manivela de mi Wimshurst un contador Geiger al lado de la lámpara comenzaba a "cantar", indicación de que se estaban produciendo RX...

Saludos...
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

- T.S.H. de Marconi de demostración -

Mensaje por Llorens »

- INDICE de temas -

- T.S.H. de Marconi de demostración -

En esta ocasión sigo a finales del XIX, cuando la tecnología y los descubrimientos dieron un salto de gigante, cuya importancia histórica es necesario recordar ...y es que acostumbrados a una época en que la electrónica está presente en casi todas nuestras actividades, no nos damos cuenta que una de sus principales aplicaciones, las comunicaciones por radio, nacieron en unos años en que esta tecnología aún no existía, ocupando su lugar procedimientos puramente electromecánicos de generación y recepción de ondas electromagnéticas, sistemas en los que destacó el jóven italiano Guglielmo Marconi, basados a su vez en las no tan lejanas experiencias de pioneros como Volta, Oersted y Faraday.


Imagen


A principios de 2007 cayó en mis manos una vieja enciclopedia de 1937. Y en el apartado de física de la misma encontré una colección de grabados representando fascinantes aparatos eléctricos de demostración, como generadores electrostáticos de Wimshurst, botellas de Leyden y electroscopios, también había un dispositivo que siempre me había fascinado, desde que siendo colegial la vi funcionar en el laboratorio de la escuela: una bobina de Rhumkorf de alta tensión. De ello derivó la idea de construir algo semejante, un transmisor de chispa y un receptor a cohesor de Branly, para rememorar el milagro que a caballo entre dos siglos permitió la comunicación sin hilos.


Imagen


En esta nueva serie de mensajes expondré qué salió de aquellas experiencias, en la idea de que puedan servir a otros para recorrer más rápidamente el camino.

Continuará... Un saludo a todos.
Última edición por Llorens el Mar Oct 14, 2025 6:23 pm, editado 2 veces en total.
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

- T.S.H. de Marconi de demostración, el emisor -

Mensaje por Llorens »

- INDICE de temas -

- T.S.H. de Marconi de demostración - 1 -

- Emisor a chispas -

La idea era construir un emisor a chispas portátil, de reducida potencia, que funcionara a pilas y que fuera capaz de activar un receptor a algunos metrosde distancia. Para ello revolví entre estas cajas de trastos que debería tirar pero por suerte nunca hice, para ver de qué componentes disponía ...En pocos minutos había encontrado lo que necesitaba para plantear el siguiente circuito:


Circuito de mi primer emisor experimental a chispas

Imagen


La alimentación proviene de una batería de 18 volts formada por 2 pilas de 9 v. en serie, un interruptor y un manipulador morse que controlan el paso de corriente al resto del circuito. Aparte del relé y de la bobina de alta, el circuito sólo tiene 3 condensadores, uno de 100 microfaradios de filtro de alimentación, uno de 220 microfaradios en paralelo con el relé y uno de 100.000 Kpf. en paralelo al primario de la bobina de alta.

El relé ruptor es de 12 volts, del tipo que utilizan los coches para conmutar las luces cortas a largas. Es un relé compacto, no demasiado sensible a la activación, y con contactos poco flexibles y de considerable tamaño. Una primera prueba me certificó las sospechas de que la frecuencia de apertura-cierre sería demasiado alta, como así ocurrió al oscilar a más de 1.000 hz. Entonces, para solucionar este problema, le soldé el condensador de 220 microfaradios, cuya función es actuar como "damper", como masa eléctrica virtual que baja dicha frecuencia hasta los 10 hz.

Por otra parte, el condensador de 100 nF es el causante de la chispa final, y a pesar de que su valor no es crítico, debe ser hallado al tanteo para conseguir el arco de mayor longitud.

La bobina de encendido es de una moto Montesa y el pulsador Morse lo he construido con un fleje de acero y con un botón del costurero de mi mujer. Las agujas del chispómetro son también del tipo de costura, y el sistema de ajuste de la distancia entre puntas lo he hecho a base de un tornillo de 1,5 mm. de rosca fina, plástico y soldador.

En cuanto al circuito propiamente dicho, se puede observar que el relé ruptor está en serie con el primario de la bobina de encendido, y al tener dicho relé una impedancia mucho más alta que la bobina, la caida de tensión en sus bornes dejará muy poca tensión para atacar la propia bobina.
Esta disposición que podría parecer mejorable si en el relé se intercambiaran los contactos C por NC y la bobina de alta se alimentara a partir del contacto NA (normalmente abierto), y el terminal de éste fuera directamente a masa, en realidad se ha hecho de forma consciente, ya que de esta otra manera, las pequeñas pilas de 9 Volts se agotarían en pocos segundos, perdiendo casi toda su energía en forma de calor en su propia resistencia interna, ya que la bobina de encendido representaría para ellas casi un cortocircuito.

En este tipo básico de emisor, similar a los utilizados en 1896 por Popoff y Marconi, la antena es el único elemento que establece la frecuencia de funcionamiento. Hubiera sido preferible por tanto utilizar una antena suficientemente larga para trabajar en rangos de onda corta, pero habría perjudicado la portabilidad. Por ello, decidí acoplarle antenas del tipo dipolo de 1 metro, que al ser simétricas no necesitan toma de tierra. En cuanto a la frecuencia, al resonar a 1/4 de la longitud de onda, representará:

frecuencia = velocidad / longitud onda
300.000.000 / (1*4) = 75 .000.000 = 75 Mhz.


El conjunto fue montado sobre una base de madera, intentando en lo posible seguir un poco la estética de los equipos de 1900. Al final quedó como muestra la figura siguiente: (la antena dipolo de 1 metro por rama no aparece aún aquí por no estar montada):


Aspecto de emisor a chispas, aún sin el soporte de la antena dipolo

Imagen


El emisor comenzó a funcionar al primer intento. La corriente que circula por el primario de transformador es muy baja, debido a tener el bobinado de relé ruptor en serie y a la baja potencia que las pilas de 9 volts pueden suministrar sin sufrir una fuerte caída de tensión. Un cálculo de la potencia consumida arroja los 1,7 watios, aunque, es muy posible que la salida real de radiofrecuencia no supere el 10 % de este valor.


Continuará... Un saludo a todos
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

Re: "CDsastre"- T.S.H. de Marconi de demostración -

Mensaje por Llorens »

- INDICE de temas -

- T.S.H. de Marconi de demostración - 2 -

- Receptor a Cohesor del Branly -


El primer sistema para detectar ondas electromagnéticas fue el llamado "Aro de Hertz", un aro metálico abierto y acabado en dos contactos ajustables muy próximos en que saltaba una débil chispa. Tal dispositivo fue utilizado precisamente por Heinrich Hertz para detectar las supuestas "ondas" cuya existencia había predicho de forma matemática veintidós años antes el físico James Maxwell. Pero este sistema adolecía de una sensibilidad de detección muy baja, de apenas unos metros a partir del emisor basado en un explosor de chispas alimentado por un carrete de Ruhmkorff...

De la época pre-radio son los físicos James Maxwell, Heinrich Hertz, Edouard Branly y Temistocle Calzecchi Onesti, tan importantes por sus aportaciones como los que vinieron después

Imagen


De ello se dio cuenta el joven Marconi al realizar sus primeras experiencias en el jardín de la casa solariega de su familia cerca de Bolonia, así como también diversos físicos experimentales: en Rusia Alexander Popov, en Inglaterra Oliver Lodge y en la India Jagadish Chandra Bose... de manera que todos ellos acabaron utilizando variantes del detector más sensible anunciado por el profesor francés Edouard Branly, basado a su vez en una extraña propiedad de las limaduras metálicas descubierta pocos años antes por el profesor de un liceo italiano llamado Temistocle Calzecchi Onesti.


Algunos "Padres de la Radio": Marconi, Popov, Lodge y Chandra Bose, todos importantes pero ninguno imprescindible

Imagen


De hecho, contra las polémicas actuales en redes, habitualmente desinformadas, la radio no tuvo un "inventor" determinado, si no que fue un "invento colectivo" en que medio centenar de investigadores durante más de 30 años fueron aportando descubrimientos y experiencias hasta que la tecnología estuvo madura para surgir a principios del siglo XX. Como digo, todos importantes, aunque en justicia no en el mismo grado, y ninguno de ellos realmente imprescindible...

Vale, decía que de una manera contraintuitiva, las limaduras metálicas, en su mayoría no constituyen un buen conductor eléctrico, ya que siempre están cubiertas por divesas capas de óxido, grasas y suciedad... constituyendo en realidad una cadena de elementos conductores separados por delgadísimos dieléctricos, de pocas micras de espesor... De manera que al aplicar un cierto voltaje entre los electrodos, no observamos el paso apreciable de corriente ...pero también podemos ver que si vamos subiendo el voltaje, en un cierto momento la diferencia de potencial es capaz de "romper" estos dieléctricos, creándose una chispa que pese a ser diminuta, localmente el capaz de "fundir" entre sí los puntos de contacto... En realidad, dejando de lado absurdas teorías incluso de fundamento cuántico, lo que ocurre es que se crea una micro-soldadura permanente que a partir de entonces ya deja pasar la corriente eléctrica...

Bien, en esta descripción del fenómeno no me extenderé demasiado, porque es largo y físicamente más complejo de lo que parece, pero digamos que si la tensión de ruptura de un cohesor en estado de aislamiento es de 10 Volts y le aplicamos una polarización continua de 9 Volts, se mantiene aislado, pero si a eso le sumamos una señal alterna, por ejemplo de la señal de radio procedente de una antena, de 3 Volts, los picos máximos alcanzarán los 12 Volts, entonces superará el umbral y el cohesor se volverá conductor, pudiendo accionar un relé que active una campana... El problema es que tales soldaduras permanecen hasta que el cohesor recibe un pequeño golpe, lo cual es llevado a cabo de forma automática por el retroceso de relé de aviso o por otro adicional, llamado descohesor.

Este sistema, totalmente ajeno a la electrónica por entonces inexistente, puede parecer rústico y poco sensible, y realmente era ambas cosas, pero su sensibilidad superaba en varios órdenes de magnitud al Aro de Hertz y comenzó permitiendo las primeras experiencias de los pioneros de la radio, primero desde una esquina a otra de un jardín, saltando un par de kilómetros con una montaña por en medio, cruzando el Canal de la Mancha, y más adelante comunicar ya de forma comercial estaciones de T.S.H. (Telegrafía Sin Hilos) entre buques o instalaciones fijas a cientos y miles de kilómetros de distancia.


- Primeras pruebas -

El tema de los cohesores lo desarrollé anteriormente con una serie de experiencias de las que no he hablado, y que creo interesantes para publicar, lo cual haré justo acabe esta parte del receptor, pero de momento digamos que ya tengo algunos cohesores funcionales y a partir de esto desarrollaré un receptor operativo de T.S.H de demostración.

En la siguiente imagen puede verse el cohesor montado sobre un soporte flexible de hilo de cobre, y en la parte baja del mismo un relé de 6 volts 50 mA modificado cuya armadura mueve un pequeño martillo que como ya he dicho tiene la misión de descohertizar (es decir, llevar el cohesor de nuevo a su estado de no conducción). Las dos bobinas son choques de radiofrecuencia, de 100 espiras de hilo esmaltado de 0.2, devanado a mano sobre dos ferritas procedentes del desguace de una fuente conmutada de ordenador.


Montaje experimental del primer cohesor de limaduras de hierro y un mini-relé descohesor

Imagen


En este montaje, todos los elementos están en serie, es decir, la corriente de la fuente (en este caso 12 volts.) pasa a través del interruptor, después por uno de los choques, por el cohesor, por el otro choque y finalmente por el relé.

Una vez probado, con el primer emisor que puede verse en "Emisor a chispas de demostración", la idea estaba bien, pero el relé se mostró demasiado débil para golpear el cohesor con la fuerza necesaria. Estaba claro que se necesitaban dos relés, uno sensible en serie con el cohesor, y otro, activado por el primero, suficientemente potente como para descohertizar (esta misma disposición, de dos relés independientes, la encontré posteriormente en circuitos de receptores de Alexander Popoff y de Marconi).


El segundo montaje ya tenía más aspecto de receptor

Imagen

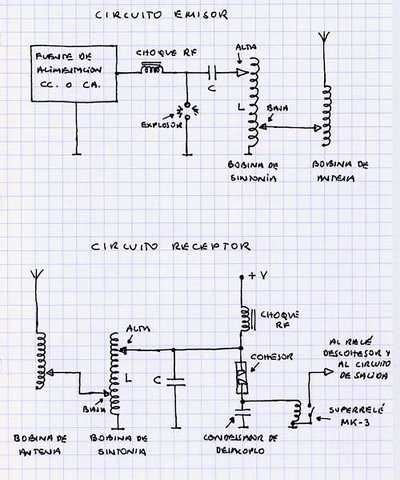

Circuito y dibujos explicativos del receptor mostrado arriba

Imagen


Tanto en la fotografía como en el esquema pueden verse los detalles del montaje. El segundo relé, de 12 v. 200 mA, es de considerables dimensiones y capaz de dar un golpe respetable. Se observa también que dicho relé ha sido conectado en la misma configuración que un timbre de campana, es decir, mientras tenga corriente suministrada por el contacto de relé de activación, vibrará repetidas veces, dando un seguido de golpes sobre el cohesor hasta que éste vuelva a su estado de aislamiento.

Observé que la sensibilidad del cohesor no parecía variar demasiado al cambiar la tensión de alimentación, de hecho éste cambia su estado de aislamiento a condución en presencia de excitación de RF y aún sin la corriente de alimentación conectada. Aunque, naturalmente, el relé se activará antes con 20 volts, que con sólo 10. Otra cosa es que no conviene pasar de los 20 volts, ya que con tensiones superiores es fácil que se forme un arco voltaico en el interior del tubo, que calienta tando las limaduras de inutiliza el dispositivo.


Vista del receptor acabado, con la antena dipolo de 1+1 metros insertada en su soporte

Imagen


Para mejorar la sensibilidad cambié también el relé de activación por un nuevo tipo más pequeño de 6 v. 20 mA. Al que modifiqué la armadura para que se activara con 4 v. 13 mA.

En una prueba posterior equipé este mismo receptor con un cohesor de limaduras de cobre, con una sensibilidad casi tres veces más alta que el de hierro original, y el problema que me encontré fue que los 18 volts de alimentación provocaban en dicho cohesor el efecto de avalancha inmediata, aún sin ausencia de señal de RF. Por ello tuve que bajar la tensión de alimentación del cohesor hasta los 9 volts (mediante una toma intermedia en el pack de pilas), dejando la de 18 v. para activar el relé descohesor.

En futuros receptores, estaría bien que la tensión de polarización de cohesor pudiera ser variada mediante un potenciómetro, lo cual permitiría probar diversos detectores y elegir el punto de más sensibilidad.

Aquí un vídeo, lamentablemente de mala calidad (como casi todos los míos), del funcionamiento de este receptor junto al emisor cuya construcción publiqué anteriormente. Además, esta filmación la realicé algunos años más tarde de la construcción del receptor y no refleja la sensibilidad que conseguí inicialmente, de una veintena de metros de alcance, ya que con el tiempo las limaduras del cohesor se oxidan y en consecuencia el detector se vuelve notablemente "sordo"...


Video del funcionamiento del receptor junto al emisor anterior...




En unas experiencias posteriores añadí algunas ideas, como el "cohesor magnético" y el de "excitación electromagnética", que curiosamente más tarde encontré también reflejadas en un viejo libro de 1907, de Augustus Righi, el que fuera profesor de Física de Marconi en la Universidad de Bolonia, al que el joven aristócrata asistió durante breve tiempo sólo como oyente, antes de seguir su propio camino y, realmente sin haber inventado nada destacable, conseguir que aquellos aparatos experimentales válidos solamente para efectuar demostraciones sobre la mesa de un laboratorio, se convirtieran en sistemas de radio comerciales capaces de comunicar a cientos y miles de kilómetros de distancia.


- Cohesor con "booster" magnético -

Durante las pruebas con los cohesores, he observado que cuando el cohesor está en el estado de "avalancha autocontenida" (ya explicaré esto que significa), un ligero campo magnético puede provocar que pase directamente al estadio de avalancha final. Este fenómeno, del que entonces no había encontrado referencias, me sugirió una pequeña modificación del circuito receptor que, tal vez, podría mejorar la sensibilidad del conjunto.

Para probarlo devané 150 espiras de hilo de 0.2 mm sobre el cohesor de limaduras de hierro, conectando un extremo de la bobina en el extremo correspondiente del cohesor, y el borne libre, al positivo de alimentación del receptor. De esta manera, la propia bobina actúa a la vez como electroimán excitador y como choque de RF (radiofrecuencia), convirtiendo el circuito "clásico" en algo que se podría llamar "cohesor con booster magnético"

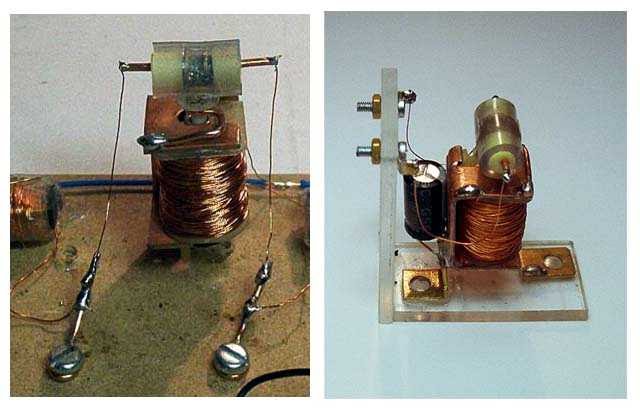

El cohesor de hierro nº1 con el “booster magnético” montado en el receptor

Imagen


Una vez montadas las antenas en el emisor y el receptor, hice una prueba de alcance y comprobé que el sistema había mejorado. Antes, con el emisor en la cocina de mi casa, la recepción se me interrumpía nada más sacar el receptor del comedor hacia el pasillo. Después, en cambio, al final del pasillo y junto a la puerta de la escalera seguía recibiendo perfectamente.

Ya sé que esta medida de campo no es demasiado "profesional" y que expresándolo así no pasaría un examen de Teleco. Pero hasta que me fabrique un generador de RF calibrado de más tensión (el que tengo sólo llega a 200 milivolts), no puedo hacerlo de otra manera.


- Prueba de excitación electromagnética -

En una última prueba, quité la bobina del paso anterior, desconecté la excitación directa de las antenas al cohesor y probé otra idea que se me había ocurrido: la excitación externa por inducción electromagnética. Devanando 10 espiras de hilo de 0.5 sobre el propio tubo del cohesor, y conectando los extremos de esta bobina directamente al dipolo.

De esto último observé con sorpresa que también funcionaba, aunque no con la sensibilidad del acoplo directo o a través de condensadores. No obstante, una vez tenga el generador de RF, será una prueba a repetir, midiendo valores y buscando la resonancia.

Continuará... Un saludo a todos
Última edición por Llorens el Mié Oct 15, 2025 6:22 pm, editado 2 veces en total.
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

Re: "CDsastre"- T.S.H. de Marconi de demostración -

Mensaje por Llorens »

- INDICE de temas -

- T.S.H. de Marconi de demostración - 3 -

- Estudio y construcción de cohesores -


...Ya comenté en el mensaje anterior un poco por encima la experiencia de Hertz para certificar la existencia real de las "ondas electromagnéticas" predichas por Maxwell, así como su "receptor" en forma de aro, de muy baja sensibilidad ...y también de forma resumida el camino que llevó al descubrimiento del cohesor, los trabajos de Calzecchi Onesti, de Branly y especialmente de Oliver Lodge, que fue quien se dió cuenta que su sensibilidad ante las chispas era en realidad hacia las ondas de radio que éstas provocaban, y le otorgó el nombre de "coherer" (cohesor).


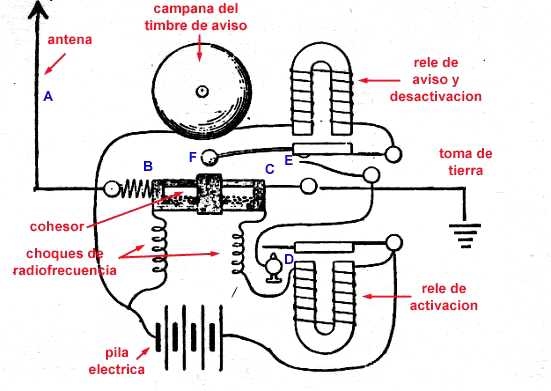

Dispositivos de limaduras metálicas y circuitería utilizada por el pionero Calzecchi Onesti

Imagen

Edouard Branly y los instrumentos que utilizó

Imagen


También comenté que hay bastante literatura sobre la teoría del cohesor, desde la más realista de las "microsoldaduras", hasta los que ven la cuántica hasta en la sopa con un pretendido "efecto túnel". Pero entre todas las "explicaciones", la más curiosa que encontré y que parece redactada más por un político que por un cientíifico, decía: "...después de árduos estudios se ha llegado a la conclusión de que el funcionamiento del cohesor responde a alguna extraña cualidad de los contactos imperfectos." Así que se quedaron a gusto... :)


Aquí, otros tipos de cohesores primitivos

Imagen


Bien, el caso es que antes de ponerme a construir el emisor dscrito dos mensajes atrás, y como siempre me gusta hacer, rebusqué un poco de información concreta sobre este dispositivo, y casi todo lo que encontré era muy general, tan solo algunos viejos "papers" de experiencias de Chandra Bose y en menor medida de Marconi y de Tesla, en que hablaban de la acción de distintos metales y su disposición y porcentajes ...pero puesto que el hierro era lo que tenía más a mano, comencé con él...


- Construcción del primer cohesor -

Mi primer cohesor fue construido a partir de un tubo de plástico transparente de bolígrafo BIC, cerrado en ambos extremos por las cabezas de dos tornillos galvanizados que atravesaban dos pequeños tapones de plástico, también del bolígrafo BIC. Para intentar mejorar el posible contacto, las cabezas habían sido limadas hasta dejarlas planas.

Las limaduras las obtuve de otro tornillo de hierro normal, procurando apartar las que tuvieran un tamaño sensiblemente mayor que las demás. En el tubo del cohesor, ajusté los contactos para que dejaran entre ellos una distancia de unos 4 mm, rellenando dicho espacio con la cantidad de limaduras necesaria para que cubriera un poco más de la mitad del diámetro del tubo.

Una vez acabado el cohesor, conecté entre sus contactos un tester en la escala de ohmios x1000 y pude comprobar como la resistencia se mantenía altísima, superior a 10 megaohmios. Al no disponer aún entonces de ningún emisor a chispas, arranqué en sus cercanías una pequeña bobina de Tesla, que como todo el mundo sabe, representó uno de los primeros generadores electronagnéticos disponibles, y mi sorpresa fue grande al ver que la resistencia del cohesor caía instantáneamente hasta unos 50 ohmios. Después, con un pequeño golpe sobre el tubo de plástico, observé como el valor regresaba al estado inicial.


El primer montaje para probar los cohesores fue el siguiente

Imagen


- Primeras conclusiones -

En mis primeras pruebas con los cohesores de Branly pude observar que los cohesores son bastante “sordos”, y en muchos casos sólo detectan la radiofrecuencia con un valor superior a los 20-30 volts pico a pico. Por entonces no podía comprobar experimentalmente tal medida, pero sí me di cuenta que estos dispositivos necesitan un carro de excitación para dispararse.

Esto nos plantea una pregunta ¿Entonces, cómo podían utilizarse en 1900 para comunicaciones inalámbricas a cientos de kilómetros, con los deficientes transmisores a chispa de la época?

Creo que la respuesta está en la misma pregunta. Precisamente porque los transmisores utilizaban chispas y no circuitos de oscilación mantenida. Las chispas producen picos altísimos de RF, aunque su duración y por tanto su valor medio pueda parecer muchísimo más bajo. Como anécdota se puede decir que el transmisor Marconi que se instaló inicialmente en Poldhu, tenía una potencia media de 25 kw. pero que se calcula su potencia de pico superaba los 20 megawatios, más o menos la que tenía el famoso radar OTH ruso de los años 70 apodado el "Pájaro Carpintero", por la interferencia en forma de golpeteo que producía en los receptores de Onda Corta.


- Comprobación de características eléctricas -

Para comprobar un poco más seriamente el comportamiento del cohesor, construí dos más, también de limaduras de hierro y los conecté a la salida de una fuente de alimentación variable con un microamperímetro insertado en el circuito. Puse la tensión a cero y le di un buen golpe “descohertizador”.

En este momento, y siempre sin excitación externa de radiofrecuencia, comencé a incrementar progresivamente el voltaje, y la intensidad, que es del orden de pocos microamperes, comenzó a crecer de forma bastante lineal. Ya que la resistencia del cohesor en este estadio inicial es altísima, superior al megahom. Pero al llegar a una cierta tensión comenzó a manifestarse un fenómeno del que no había encontrado referencias en Internet y que yo llamé de "avalancha autocontenida". Es decir, que sin nuevos incrementos de tensión, la intensidad aumentaba durante unos segundos y se estabilizaba a un valor algo superior poco después. Este punto permanecía más o menos estable, con oscilaciones que parecían seguir un patrón caótico de baja amplitud.

Al seguir aumentado la tensión, estas avalanchas tardaban cada vez más en contenerse, hasta llegar un punto en que la intensidad se disparaba de golpe en una curva exponencial que subía rápidamente hasta el estado de corte de dispositivo (normalmente con una resistencia final de entre 30 y 50 Ohms).
En los tres cohesores que hasta entonces había construido, esta tensión de "avalancha final" oscilaba entre los 10 volts del Nº3 y los 20 volts del Nº1, y siempre utilizando limaduras de hierro, parecía depender tanto de la distancia entre los electrodos internos como del porcentaje de superficie de los mismos que cubriesen las limaduras.


Gráfico tensión-intensidad a través del cohesor

Imagen


Repasando algunos apuntes encuentro un gráfico realizado por Nikola Tesla en 1899, en su estancia en Colorado Springs, en que establece las características de disparo de diversos cohesores dependiendo de la tensión continua de polarización.


Graficos de tensión/intensidad en cohesores realizados por Nikola Tesla en su época de Colorado Springs

Imagen


Repito lo que ya dije anteriormente: Es conveniente utilizar tensiones de polarización inferiores a 20 volts, ya que a partir de esta tensión es frecuente que se forme un arco eléctrico entre las limaduras, que acaba soldándolas o incluso vaporizándolas en el interior del tubo.

Probando la reacción del cohesor a una excitación de radiofrecuencia en diferentes estadios de conducción, observe lo siguiente: Estando en la zona baja de conducción, y si la excitación es insuficiente para alcanzar la zona de avalancha final, el cohesor parece poseer una cierta "memoria" de la radiofrecuencia de cierto nivel recibida desde el último golpe "descohertizante". De tal manera, que a cada tren de ondas el cohesor "salta" en escalones ascendentes a un estadio superior de conducción, manifestando en cada estado el efecto anterior de "avalancha autocontenida". Hasta que por fin, un último impulso lo dispara definitivamente a la "avalancha final".

Entre la información de los distintos tipos de cohesores que encontré, destaca la del modelo Marconi de níquel-plata (en proporciones del 95% y 5% respectivamente), sobre todo por la extraña forma biselada que tienen los electrodos internos, que también son de plata. En un principio pensé que era una forma caprichosa para diferenciarlo del de otros investigadores, o bien para que las limaduras se compactaran en la parte baja con una cierta presión debida a su peso, pero en realidad esta disposición servía para variar la sensibilidad del cohesor, simplemente girándolo.


Cohesor Marconi de sensibilidad ajustable

Imagen


En efecto. Si está con la posición de los electrodos separados hacia arriba, las limaduras están concentradas en la parte baja, donde las armaduras están más cerca, y por lo tanto el cohesor tiene más sensibilidad. Si en cambio lo giramos 180 grados las limaduras se quedarán entre los contactos muy separados, con lo que la sensibilidad será menor.

Otro detalle de este cohesor es su hermeticidad, ya que Marconi le aplicaba un vacío parcial antes de sellar el cristal del tubo, con la intención de estabilizar los metales utilizados frente a una progresiva oxidación que cambiaría sus características.


- Fabricación de cohesores de distintos metales -

En los días siguientes fabriqué algunos cohesores más, de diversos metales y con distintos tipos de construcción:


Algunos de los cohesores construidos

Imagen


Los tres primeros eran de limaduras de hierro, y funcionaban más o menos igual. Eran estables y se descohertizaban fácilmente, adquiriendo una resistencia máxima superior al megahomio. Mantenían bien una tensión de polarización de 18 volts, sin sufrir avalanchas, lo cual redundaba en una buena sensilibilidad conjunta, pues al dispararse activaban muy bien el relé de 4 volts colocado en serie con ellos.

- El Nº 1 aparece aquí con la bobina de 150 espiras del potenciador "booster" magnético (véase detalles del "booster" en Receptor a cohesor de Branly), lo que lo convierte en el más sensible de los tres.

- El Nº 4 es de níquel obtenido por abrasión mediante un rodillo de lija y un Dremel. Presenta una resistencia altísima, mayor de 6 megahomios, por lo que necesitaría una tensión de polarización muy alta. La sensibilidad que presenta a la RF no es nada del otro mundo.

- El Nº 5 es de cobre. Todo lo contrario del anterior. La polarización no puede subir de 4 volts porque se produce la avalancha. La sensibilidad a la RF es alta, pero es inestable y difícil de llevar al estado de máxima resistencia.

- El Nº 6 es de latón. Promete bastante, yo diría que es más sensible que el de hierro, aunque no admite los 18 volts de éste. Una vez montado en el receptor, no había manera de descohertizarlo a esta tensión y el relé de desactivación no paraba de golpearlo.

- El Nº 7 es de inox. La sorpresa ha sido que se porta casi como el níquel Nº 4. Altísima resistencia y poca sensibilidad a la RF.

- El Nº 8 es de plata. ¡Buf...!, conduce demasiado y se dispara con sólo mirarlo (es un decir, naturalmente), no puedo polarizarlo con una tensión superior a los 2 volts sin que se produzca la avalancha. Es muy sensible a la radiofrecuencia, pero muestra mucha inestabilidad.

- El Nº 9 es de niquel obtenido a base de lima, ya que la altísima resistencia del Nº 4, de este mismo material, me hizo sospechar que dependiendo de las características mecánicas del metal, la abrasión con el Dremel puede producir una temperatura tan alta en las partículas que las oxida instantaneamente, especialmente en las de muy pequeño tamaño. La sospecha se confirma. El comportamiento de este "níquel" no tiene nada que ver con el Nº 4. Se polariza bien a 15 volts y muestra bastante sensibilidad.

- El Nº 10 es de inox, también obtenido a lima. Igual que el anterior, muy buen comportamiento y nada que ver con el Nº 7. Alta resistencia en reposo, buena sensibilidad y se descohertiza fácilmente.


- Método constructivo -

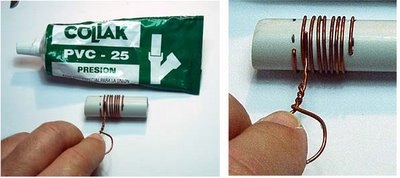

El método constructivo más rápido fue utilizando tubo de PVC tipo "cristal". El único problema es que al ser algo flexible, el golpe descohertizante llega algo más amortiguado a las limaduras. En todo caso es un buen método para pruebas, ya que se construye en 20 segundos y podemos modificar el contenido o variar la distancia entre electrodos en el mismo tiempo.


- Conclusión de la comparación entre cohesores -

Hasta este punto, todos los cohesores que construí han funcionado más o menos bien para detectar la presencia de radiofrecuencia. Pero hasta no disponer de un generador de RF que me proporcione al menos 30 volts pico a pico, no podría ofrecer características más concretas de los diversos cohesores, como las curvas de sensibilidad.

Estas curvas sin duda variarán no sólo con el material, su granulometría y grado de oxidación (que en muchos metales, como el hierro o el cobre, aumenta rápidamente con los días), si no también con la superficie real de contacto entre las dos armaduras y la distancia entre las mismas. A priori, en este momento, ya podía adivinar un "abanico de margen de impedancias" que aconsejarían cada uno de ellos para un determinada carga y tensión de polarización.


- Construcción de un cohesor de buenas características -

¿Vosotros sois supersticiosos?... Yo no lo era, al menos hasta que probé mi COHESOR Nº 13... :D

Es un INOX-PLATA de composición 5:1, y posee la característica de sensibilidad variable del cohesor de Marconi, es decir, está construido con armaduras de plata en forma de V, por lo que dependiendo de la posición en que esté, es posible hacer que se active con más o menos señal.

Para las medidas utilicé un "Generador de impulsos amortiguados", que describiré en el próximo mensaje, que permitía obtener trenes de ondas amortiguadas con valores de pico iniciales de 0 a 95 volts, en dos escalas de 25 y 95 volts.

En este caso, la sorpresa fue que en posición de máxima sensibilidad. con la "V" de los contactos hacia arriba, se activaba con SÓLO 2 VOLTIOS DE RF... INCREÍBLE (30 veces más sensible que mi cohesor patrón de HIERRO Nº 1, que se activaba con 60) y cinco veces más que el que utilizaba Nikola Tesla en su laboratorio de Colorado Springs. Naturalmente, girándolo 180 grados, la sensibilidad disminuía 18-20 volts.
En cuanto al comportamiento, era extraordinariamente estable, fácil de descohertizar y como todos los cohesores que he fabricado hasta ahora, la construcción era sencillísima y a precio de saldo:

Materiales para fabricar el cohesor Inox-Plata:

1) Un par de centímetros de tubo de PVC tipo “cristal” de 5 mm de diámetro interno.
2) Seis centímetros de hilo de cobre de 1,2 mm, obtenido del “vivo” de un trozo de cable de antena de TV normal.
3) Dos trocitos de aislante de plástico del mismo cable (el que separa el vivo de la malla)
4) Un trozo de plancha de plata de 0,5 mm. de grosor y de 5 x 5 cm. (que se puede encontrar en cualquier taller de joyería por unos 3 o 4 euros y va a servir para fabricar treinta o cuarenta cohesores)
5) Una pequeña cantidad de limaduras de Inox (obtenidas con lima de grado medio de un tornillo cualquiera de A4 316)
6) Una pequeña cantidad de limaduras de plata (obtenidas de la misma plancha)


Materiales del cohesor de Inox-Plata

Imagen


Los pasos de construcción:

1) Se cortan dos trozos de hilo de cobre, de unos 3 centímetros de longitud.

2) Con unas tijeras, se cortan dos trozos de plancha de plata de 0,5 x 0,5 cm.

3) Con un soldador de punta fina y estaño se sueldan cada uno de los extremos de los hilos de cobre en el centro de sus respectivos trozos de plancha, procurando que quede entre ellos un ángulo de 45 grados (aunque no es crítico).

4) Se cortan dos trozos de 1,5 cm. de aislante, con un extremo recto y el otro más o menos también a 45 grados.

5) Se prepara una pequeña cantidad de a Araldit rápido, y se unta la parte trasera de las planchas, es decir, la parte que tiene el hilo de cobre y la soldadura.

6) Se introduce el hilo con la planchita soldada en el trozo de aislante, procurando que el ángulo coincida, y se deja endurecer.

7) Se lima con cuidado el exceso de plancha de plata para que no sobresalga del diámetro del aislante, con lo que las armaduras quedan acabadas.

8) Se introduce una de las armaduras en el tubo de PVC cristal, hasta la mitad.

9) Se prepara el contenido mezclando cinco partes de limaduras de inox con una parte de limaduras de plata, y se
introducen en el tubo en una cantidad suficiente para que una vez cerrado con la otra armadura, y en posición horizontal, ocupe aproximadamente la mitad del diámetro interno (unos 0,2 cm cúbicos)

10) Para suplir el vacío parcial con que Marconi y Chandra Bose evitaban la oxidación de las limaduras, antes de cerrarlo se introduce un poco de gas argón procedente de una bombona de soldadura TIG, con lo que se asegura una buena estabilidad por mucho tiempo.

11) Se tapa el tubo introduciendo la segunda armadura, procurando que ámbas formen un bisel en V y que en la parte más cercana los contactos se queden a 1 mm. uno del otro, mientras que las más separadas se quedarán a unos 6 mm.

En cuanto a la tensión de polarización, las pruebas me dan como satisfactorios unos 2-3 Volts, que pueden suministrarse con 2 pilas de 1,5 en serie. Naturalmente, un valor tan bajo no permitirá que el relé de activación sea de 4 o de 6 v. Por ello he tenido que desarrollar unos relés de altísima sensibilidad, cuyas características y construcción también explicaré en sucesivos mensajes.

Y nuestro Nª 13 ya está acabado... Sólo queda conectarlo al circuito correcto y practicar el morse (por ejemplo ti-ti-ti-ta-ta-ta-ti-ti-ti = ... _ _ _ ... = S.O.S ) de una habitación a otra, o si el emisor no es un juguete de demostración y se dispone de una buena antena, seguro que un par de cientos de metros o incluso kilómetros más allá...


El cohesor de Inox-Plata acabado

Imagen


Continuará... Un saludo a todos
Última edición por Llorens el Mié Oct 15, 2025 6:38 pm, editado 3 veces en total.
Avatar de Usuario
parasimples
Socio Conspirador peligrosillo
Socio Conspirador peligrosillo
Mensajes: 1592
Registrado: Vie Ago 30, 2019 12:41 am

Re: "CDsastre"- T.S.H. de Marconi de demostración -

Mensaje por parasimples »

La superstición da mala suerte.
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

Re: "CDsastre"- T.S.H. de Marconi de demostración -

Mensaje por Llorens »

Curiosa canción de Serrat (aunque me gusta más "Mediterráneo"), pero lo de "supersticioso" es sólo una expresión aislada e irónica dentro de un largo mensaje. No lo soy supersticioso en absoluto, como tampoco creyente de las cosas que se dan por sentadas sin argumentos racionales que las apoyen... Las verdades absolutas no existen, pero el pragmatismo para buscarlas sí... :)

Saludos...
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

Re: "CDsastre"- T.S.H. de Marconi de demostración -

Mensaje por Llorens »

- INDICE de temas -

- T.S.H. de Marconi de demostración - 4 -

- Generador de impulsos amortiguados -

Hasta entonces había estado probando la sensibilidad de los cohesores por métodos indirectos, como la distancia a la que pueden detectar una misma señal. El problema es que hay demasiadas variables incontroladas que dificultan saber exactamente qué está pasando. Y en tecnología, sin medidas fiables es muy difícil sacar las conclusiones adecuadas y por tanto mejorar.

Para solucionar este problema hice un primer intento con un generador de onda continua. Para testear la sensibilidad de los cohesores y de sus circuitos asociados necesitaba algo que pudiera darme una señal de al menos 20 volts entre Onda Larga y el final de la Onda Corta. El circuito utilizado era un amplificador en clase A de una sola etapa, sin demasiados secretos. Utilicé el transistor BF495 alimentado a unos 30 Volts, en cuando a la impedancia de salida puede ser elevada, de entre 1 y 5 kilohomios, ya que el cohesor presenta una alta impedancia de entrada en el estado no conductor, y no cargará demasiado sobre el circuito de RF.


Circuito amplificador de radiofrecuencia en clase A

Imagen


Monte el circuito de manera provisional, y con una entrada de 0.2 volts, procedente de un generador Promax y una alimentación de 30 volts, me daba 22 volts de salida de RF. Perfecto... Ataqué la entrada de antena del receptor Marconi equipado con mi primer cohesor, el Hierro Nº1, y mi sorpresa fue grande al ver que, ni por esas... no se enteraba del carro de señal. Siguió tan silencioso como una monje tibetano en estado de meditación.

Subí la tensión de alimentación a 50 Volts y reajusté la polarización de la base para mantener la simetría de la senoide. Ahora la salida de radiofrecuencia era de 40 Volts pico a pico. Debía sobrar. Lo conecté y... tampoco, el cohesor no se disparaba... es increíble, o algo falla o era mucho más “sordo” de lo que suponía ...Ya sabía que estos detectores necesitaban “algunas decenas de volts...” Pero en las pruebas efectuadas con mis módulos emisor y receptor (y eso que el primero de ellos tiene una potencia muy baja) con las antenas de media onda instaladas, la comunicación entre ambos equipos ya demostró un alcance considerable.

El caso es que no podía aumentar más la tensión de alimentación, no tenía fuentes adecuadas, y visto el caso, tampoco sabía cuánta señal de tipo continuo sería necesaria.

Así pues, tuve que cambiar la idea inicial. Si el cohesor quería picos de “caña” para activarse, los iba a tener. Como ya comenté en un mensaje anterior, el invento de Branly se lleva mejor con los picos de las oscilaciones amortiguadas, de una potencia muy superior a la media de la oscilación, que con la regularidad de las ondas continuas.

Por otra parte, el dispositivo podrá ser "sordo" pero también es rápido como un lince, y parece bastarle uno o dos ciclos de la amplitud adecuada para activarse. Por este motivo decidí construir un "generador de impulsos amortiguados, a igual que los emitidos por la emisoras de la época, pero que además pudiera ajustar tanto la amplitud como la frecuencia.


Circuito oscilador a relajación básico

Imagen


A primera vista, el circuito es como la parte primaria de una Tesla en miniatura. Un rectificador "D1" con un condensador de filtro "C1" conectado directamente a 230 Vca, lo que nos da una tensión de 300 Volts. A partir de aquí, un divisor de tensión resistivo R2-PR1-R3 me proporciona entre 0 y 125 volts, con los que cargaremos el condensador "C2", situado en serie con la bobina "L1".

A los pocos segundos de enchufar el circuito a la red, el condensador "C2" ya estará cargado. Y en el momento que apretemos el pulsador "P", el condensador quedará unido al extremo inferior de la bobina y se descargará a través de ella, generando un impulso de radiofrecuencia amortiguada, cuyo primer ciclo es más o menos de la amplitud de la tensión almacenada en el condensador.

La señal hacia el cohesor se extrae a través de C3 y C4, de 100 picofaradios, que actúan también de separadores de la poca tensión residual de la red de 50 ciclos que pueda filtrarse a través del común y de las resistencias de 22 K.

De esta manera, apretando el pulsador cada dos o tres segundos, se genera un breve impulso de RF cuya amplitud desciente de forma exponencial, pero cuyo pico de entrada tiene el mismo valor que la tensión que recibe del potenciómetro.

Para la primera prueba, puse en "C2" un condensador de 10 nF y devané 20 espiras de hilo esmaltado de 0.5 sobre una forma de plástico. Comprobé con mi generador Promax que la resonancia se obtenía sobre los 2 Mhz.

Esta vez la cosa ya prometía. Conecté el circuito a la entrada de antena del receptor Marconi y con el mando del potenciómetro comencé a subir la amplitud. A 55 Volts el cohesor comenzó a dispararse esporádicamente, a 60 era mucho más constante, y a 65 Volts se dispara ya todas las veces.
Este margen se explica por dos factores: en primer lugar, el cohesor es un dispositivo que una vez golpeado se vuelve aislante, pero no recupera nunca en el mismo grado de sensibilidad. Y en segundo lugar, la descarga del condensador "C2" a través del pulsador "P" adolece de las irregularidades de un contacto mecánico, con la chispa y los inevitables rebotes que puedan producirse.

Por este motivo, para disminuir el margen de error, las medidas deberán tomarse varias veces y calcular después la media aritmética.
En todo caso, el resultado es satisfactorio. Por primera vez he podido medir la sensibilidad real de un cohesor, y podré continuar con las pruebas siguientes, con limaduras de diferentes metales, contactos de diversas medidas y formas de construcción.

Bien, el circuito funcionaba, sólo quedaba calcular los valores de condensadores y bobinas para cubrir el margen deseado, montarlo todo en una caja y calibrar la escala del potenciómetro regulador de amplitud de impulso.

El montaje lo efectué en una cajita de plástico sin blindar, ya que los impulsos son de un amplitud considerable y no se verán afectados por el ruido eléctrico presente en el ambiente. Aparte de ello, y según se ve en la foto, he tenido que realizar una serie de taladros para refrigerar el interior, ya que debido a la presencia de un divisor resistivo que disipa unos 600 mW, en el pequeño espacio confinado la temperatura podría elevarse más de lo debido.

Al final, el sistema me proporciona impulsos amortiguados regulables desde 0 a 95 Volts, y de una frecuencia de 220 Khz a 24 Mhz, en tres escalas de 11 pasos cada una.


Circuito completo, con tres escalas de frecuencia que cubren de 220 Khz a 24 Mhz y salida de señal variable de 0-90 Volts

Imagen

Aspecto frontal del generador de impulsos amortiguados montado en su caja

Imagen

Distribución interna de los componentes, con la bobina multitoma en primer plano, que por longitud tuve que colocar en diagonal

Imagen


Las primeras pruebas fueron según lo esperado. Tomando el cohesor de Hierro Nº 1 como “patrón”, que se dispara a 60 Volts, en casi toda la gama de frecuencias, fue comprobando otros de los construidos. A este respecto, el cohesor, en su simplicidad, es un detector de banda extremadamente ancha, ya que funciona desde tensiones continuas hasta valores de teraherzios, hecho que demostraton unos investigadores al establecer la continuidad de las microondas muy altas, con la radiación infrarroja.

En pruebas posteriores, especialmente al trabajar con mis cohesores de Inox-Plata de alta sensibilidad (2-5 volts), la escala de 0-95 volts se mostró demasiado imprecisa para valores bajos. Por ello modifiqué el circuito con un conmutador que cambia la relación del divisor de tensión del potenciómetro, para tener otra escala de 0-25 volts.


Continuará... Un saludo a todos
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

- T.S.H. de Marconi - Registrador telegráfico -

Mensaje por Llorens »

- INDICE de temas -

- T.S.H. de Marconi de demostración - 5 -

- Registrador telegráfico -


Los registradores telegráficos son unos artilugios que al verlos en fotos o películas siempre me habían fascinado, así que me puse manos a la obra y en un par de días quedó casi listo.


Registrador telegráfico de cinta de papel

Imagen


Como podéis observar, la estructura central es de madera tipo DM, de 8 mm de grosor, y el mecanismo de arrastre e impresión está montado sobre un cuadrado de metacrilato, material con el que también he construido las guías de la cinta de papel y el soporte de un rotulador de tinta no permanente recortado que hace la función de cabezal impresor.


Detalle del mecanismo

Imagen


El sistema de arrastre de la cinta está formado por un pequeño motor con reductora procedente del objetivo de una cámara de video de desguace, cuyo engranaje final presiona la cinta contra un rodillo de presión de casette. La velocidad de arrastre, con una alimentación de 6 volts, es aproximadamente de 70 cm. por minuto.
Para volver la cinta hacia atrás o montar una de nueva, basta empujar el rodillo presor con el dedo y pasarla entre dicho rodillo y el engranaje superior. Debo decir que dicho engranaje actúa sólo a fricción, ya que la cinta de papel no tiene ninguna perforación donde puedan encajar sus dientes.
En cuanto al resto del material, estoy seguro que más de uno ya se habrá dado cuenta del detalle: el tambor es de un viejo proyector de cine de 8 mm. y la cinta de papel, aún más fácil: de serpentinas de verbena pegadas una tras otra hasta alcanzar una “serpiente” de unos 35 metros en total.

El solenoide de impresión es uno de mis típicos “hand made”, bobinados con hilo de 0.2 mm. sobre un núcleo obtenido de un interruptor magnetotérmico estropeado. Y el funcionamiento es el siguiente:

1) Cuando el solenoide recibe tensión, proveniente de una línea telegráfica, un manipulador morse o de un receptor a cohesor de Branly, hace subir su núcleo de hierro dulce, que empuja la cinta de papel hacia arriba, cerrando el interruptor de arrastre de cinta y presionándola además contra la punta del rotulador, con lo que el punto queda marcado claramente.
He preferido un sistema de arranque autómatico de la cinta de papel a un interruptor manual, ya que de esta manera se economiza mucha cinta y el sistema parece más acabado.

2) Viendo la imagen, se puede pensar que al cesar la tensión sobre el solenoide, el motor de arrastre se parará instantaneamente, con lo que el siguiente signo se imprimirá sobre el anterior, pero en realidad no es así, ya que al tener mucha reducción, el motor conserva una cierta inercia que hace girar el engranaje unos 3 u 4 milímetros, con lo que queda tal espacio en blanco sobre el papel. De todas formas, el tiempo de parada posterior a una activación, y por tanto el avance máximo del papel en ausencia de señal, se puede regular mediante un condensador electrolítico en paralelo con el motor. He comprobado que un valor de 4.700 microfaradios es perfecto para una tensión entre 3 y 6 volts y proporciona unos 8 mm. de margen.


Montaje de prueba con un manipulador Morse

Imagen


En este montaje de prueba, he conectado el registrador directamente a un manipulador morse, y el resultado ha sido perfecto. Con el receptor a cohesor he tenido algunos problemas derivados de que, dichos receptores entregan impulsos demasiado breves que apenas dan tiempo a que el motor coja revoluciones, y la velocidad de arrastre disminuye mucho, llegando incluso a detenerse y repetir el punto de impresión. Aunque, en realidad, pienso que este contratiempo será fácil de solucionar mediante un relé que actúe como monoestable de tiempo mínimo.


Vista trasera del aparato

Imagen


En la vista trasera se puede observar el tamaño reducido del motor y parte del cableado, que aún no es definitivo, ya que sobre la plataforma debo montar el pack de baterías, el sistema de ajuste de tiempo de parada y los terminales roscados de entrada para conectar este equipo a los demás.

Continuará...

Y ahí va esta vez mi saludo para todos en un formato distinto; en puro código Morse impreso en la cinta de mi nuevo registrador.
Imagen
Avatar de Usuario
jm1966
Socio Conspirador peligrosillo
Socio Conspirador peligrosillo
Mensajes: 527
Registrado: Mié Sep 18, 2013 11:30 pm
Ubicación: Mallorca

Re: T.S.H. de Marconi - Registrador telegráfico -

Mensaje por jm1966 »

Genial!
De principio a fin.
Aunque ya sabía que Anilandro es un hombre de recursos, lo del papel de serpentina es de :apl:
Sigo este hilo con interés.
Gracias por tus explicaciones.
Éstos son mis Principios. Si no le gustan, tengo otros (G. Marx).
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

Re: T.S.H. de Marconi - Registrador telegráfico -

Mensaje por Llorens »

Gracias. Siempre me ha gustado improvisar con los materiales más a mano. Vivo en un sitio pequeño y no es fácil encontrar cosas un poco especiales, como cinta estrecha de papel...

Tengo dos temas más en relación al T.S.H. Marconi, y estaba dudando si saltármelos para que no se alargue demasiado, pero puestos en ello los añadiré...

Un saludo...
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

Re: T.S.H. de Marconi - Relés ultrasensibles-

Mensaje por Llorens »

- INDICE de temas -

- T.S.H. de Marconi de demostración - 6 -

- Construcción de relés ultrasensibles -


En los dispositivos de la época pre-electrónica, los componentes "activos", es decir, aquellos capaces de interrumpir y conmutar corrientes, o almacenar estados eléctricos determinados, están representados casi siempre por relés. Asimismo, las acciones mecánicas puntuales que implican rapidez y fuerza, con deplazamientos pequeños, suelen ser realizadas por solenoides. De ahí que ambos elementos fueran comunes, no sólo en los emisores y receptores de 1900, sino también en toda la electrotecnia desde que los descubriera Joseph Henry en 1835, hasta nuestros días.

En los receptores a cohesor de Branly hay normalmente dos relés: el relé de activación y el de desactivación o descohertización.
El primero es un relé especial de alta sensibilidad. Normalmente su bobina está conectada en serie con el cohesor y es activado por éste en el momento en que llega una onda radioeléctrica.

El segundo de ellos es un relé normal activado por el anterior al cerrar sus contactos. Dispone de un pequeño martillo añadido a la armadura movil, capaz de generar la potencia mecánica suficiente para golpear una capana o un registrador de cinta telegráfico, y simultáneamente para golpear el cohesor y llevarlo al estado de aislamiento.


Diagrama del receptor de Alexander Popoff de 1895, en que se ven los dos relés

Imagen


En mis experiencias, mientras utilicé los cohesores de HIERRO, que se alimentaban entre 12 y 18 volts, o el de COBRE, que funciona a 9 volts, usé primeramente un relé de 6 V. 50 mA y después uno tipo miniatura, con la armadura modificada que se activaba a 4 V. 13 mA. Pero mis problemas comenzaron con los sensibles cohesores de INOX-PLATA, ya que su tensión de polarización era de sólo 3 V. y por tanto, ni que la resistencia del cohesor cayera a cero en el momento de activarse, habría suficiente tensión disponible para activar el relé.


Prueba de un relé REED

La primera prueba para conseguir un relé más sensible la realicé en una cápsula tipo REED, pero la única bobina que disponía de este tipo era de 1 Kohm, y la cápsula se activaba con 4,8 V. Después intenté averiguar la cantidad de Amperios/Vuelta necesarios para producir la activación. Pare ello devané dos bobinas más con hilo de 0,15 mm.

Bobina 1 - 460 espiras y 8,8 Ohmios - activación 0,8 V. 90 mA. - la fuerza necesaria es de 41,4 Am/Vu
Bobina 2 - 1.300 espiras y 36 Ohmios - activación 0,9 V. y 25 mA. - la fuerza necesaria es de 32,5 Am/Vu.

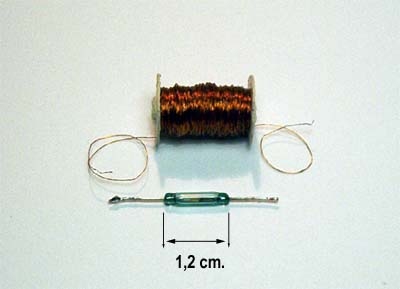

Bobina autoconstruida para el relé REED

Imagen


De estos valores deduje que es necesario un flujo magnético demasiado alto para cerrar los contactos del “reed”. No me sirve. Está claro que si aumentamos el número de espiras, conseguiremos que consuma menos, pero no que se dispare con tensiones inferiores.
De todas formas, lo instalo en el receptor y hago una prueba. La sensibilida es muy baja, utilizando en cohesor INOX-PLATA casi tiene el mismo alcance que con mi anterior de limaduras de hierro.
Algo ganaríamos aumentando el diámetro del hilo para poder tener muchas espiras con una resistencia menor, lo que nos daría más intensidad y mayores amperios-vuelta, pero entonces el tamaño de la bobina podría llegar al de un puño, totalmente desproporcionada y sospecho que, ni así, sus resultados se acercarían a los valores que necesito


Relé de nuevo diseño de "Cuadro Móvil"

Como en realidad no me hace falta un relé clásico, sino algo que cierre un contacto utilizando la potencia eléctrica más pequeña posible, se me ocurre construir un nuevo tipo de relé que no existe y que llamaré de "cuadro móvil".
Este nombre puede parecer algo extraño, pero es que dispongo de un cierto número de microamperímetros que nunca utilicé y me gustaría averiguar si su cuadro móvil tiene suficiente potencia para cerrar un contacto.

El montaje no ha sido demasiado complejo.
1) He desmontado el "motor" del instrumento de 500 microA, he doblado la aguja en ángulo recto y he pegado con cianocrilato la armadura sobre una base de madera.
2) En la parte derecha, y soldados a los contactos de salida hay dos delgados hilos de cobre que se cruzan en ángulo recto cerca del punto de paso de la aguja. El contacto de cobre recto esta encima, y el otro, debajo, separados por 1/2 mm. aproximadamente.
3) Cuando aplicamos una tensión a la entrada del instrumento, la aguja va bajando hasta que toca el contacto de cobre largo, el cual, al aumentar un poco más la presión mecánica sobre sí, flexará hasta tocar el contacto de cobre inferior, cerrando en circuito de salida.

Una vez acabado, lo conecto a una fuente de alimentación para hacer una prueba estática y la sorpresa es mayúscula. La sensibilidad conseguida es excelente. Mi “super-relé” se activa con 0,15 Volts y 200 microampers, sólo ciento cincuenta milivoltios... absorbiendo a esta tensión la exigua potencia de 30 microvatios; de sobra para trabajar con el cohesor más exigente que pueda llegar a construir. En comparación con mi relé “trucado” de 4 Volts, es 26 veces más sensible en tensión, 65 veces en intensidad y 1733 en potencia. Los contactos parecen tener la suficiente consistencia para controlar cargas de 200 mA. aunque su separación inicial es tan pequeña que a veces se quedan pegados.

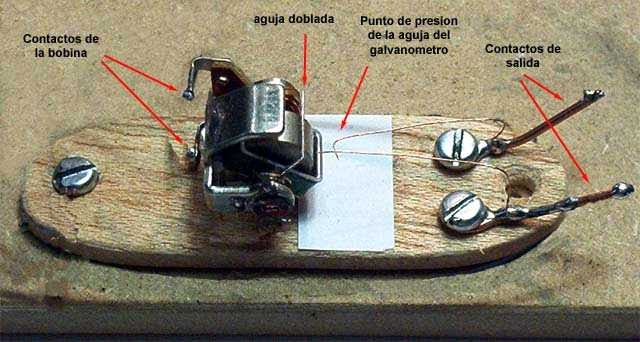

Relé experimental ultrasensible de cuadro móvil

Imagen

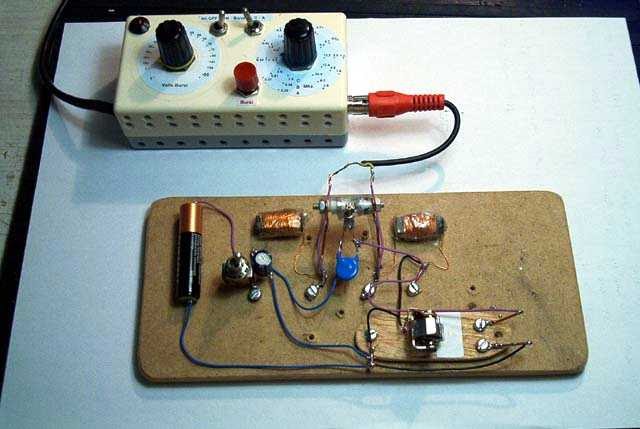

Super-relé de cuadro móvil montado en un receptor a cohesor de prueba

Imagen


Super-relé Modelo MK-2

A partir del prototipo anterior, en fabricado dos relés más de alta sensibilidad, a los que llamo MK-2 (modelo 2) y el MK-3 (modelo 3).
El MK-2 tiene el contacto fijo de hilo de plata de 0.4 mm. y el móvil de cobre. En un principio, los puntos de contacto era de cobre, ya que el móvil tenía soldado en su extremo un pequeño fragmento, pero los resultados no fueron buenos. Por alguna extraña razón, los contactos de plata se quedaban más pegados que los de cobre. Parecía incluso que este fenómeno se veía agravado por la presencia del campo magnético del imán central.
Al final, la sensibilidad conseguida es mejor incluso que con el anterior, ya que se dispara con 120 mV. y 160 microamperios.

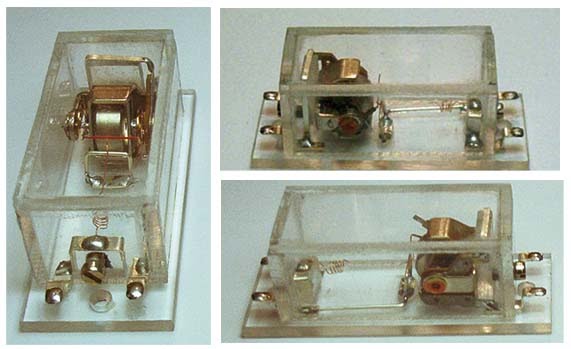

Diferentes vistas del relé MK-2

Imagen


Super-relé Modelo MK-3

El siguiente modelo, el MK-3, tiene una mejor sensibilidad, ya que el contacto se establece entre la propia aguja de microamperímetro (actuando en este caso como contacto común) y el contacto de salida de hilo de plata.
Con este relé he conseguido eliminar las únicas partes del MK-2 que me daban problemas. La única precaución has sido el mantener los contactos a 90º, ya que si los colocaba paralelos entre ellos, la presión mecánica del cuadro móvil apenas podía asegurar un contacto eléctrico satisfactorio.

Aún sin probarlo, este relé se ve muchísimo más sólido y fiable que el anterior, es casi insensible a vibraciones, y no creo que ahora los contactos puedan quedarse pegados por sobreconsumo con tanta facilidad.

Inicio la prueba de fuego. Lo conecto a la fuente de alimentación, con el voltímetro digital en paralelo y el microamperímetro en serie. Coloco el mando de la fuente a cero voltios y le doy al interruptor. La sorpresa es que en este instante el relé se activa. No lo entiendo, la tensión que ahora proporciona la fuente es sólo residual. El voltímetro me está marcando unos escasos 60 milivoltios.

Coloco una resistencia en serie con la fuente, para tener más margen de ajuste. INCREIBLE... este relé es mucho más sensible aún que los dos anteriores... se activa con sólo 40 milivoltios y consume 60 microampers. No acabo de creerlo. 2,4 insignificantes MICROWATIOS. Es cuatro veces más sensible que el primero de cuadro móvil que construí, y en cambio es muchísimo más robusto y fiable. Y si lo comparo con mi primitivo relé trucado de 4 Volts y 13 mA., del que estaba tan orgulloso, no hay color, las cifras comparativas se disparan (100 veces más en tensión, 216 veces en intensidad y 21.600 veces en potencia).


Comparación de tamaño entre el MK2 y MK3. Este último aún sin cajita de protección

Imagen


Este modelo tiene tres contactos en vez de los cuatro del MK-2, y cuando se activa, el terminal de salida queda conectado a la masa común. Esto no plantea ningún problema y sólo precisará de un pequeño cambio en el circuito del receptor. Además, al haber suprimido el largo contacto móvil, es también es más pequeño y fácil de construir.
Veo que aún podría apurarlo en sensibilidad, actuando sobre el ajuste lateral de posición del galvanómetro para que la aguja estuviera en una posición inicial más cercana al contacto fijo. Pero entonces perdería una parte proporcional de la fuerza de apertura, que me interesa para evitar el problema del "pegado".


Solenoide de descohertización

En mi primer receptor he utilizado un relé descohesor de un tamaño respetable que me sobró de un viejo proyecto de regulación de un panel fotovoltáico, pero en montajes posteriores ya no dispondré de ninguno más. Por este motivo he pensado en construir un descohesor de menor tamaño que utilice materiales de uso común.

El punto de partida fue un viejo interruptor magnetotérmico trifásico de 32 Amp. estropeado, de la marca Guerin, ya que al estar montado en un sitio húmedo, uno de sus contactos se había oxidado y quemado.
Después de habrirlo con cuidado, cortando los ramaches laterales, compruebo que en su interior hay tres pequeños electroimanes, encargados sin duda de hacer saltar el dispositivo por intensidad instantánea. Los retiro y compruebo que su bobinado esta compuesto por 20 espiras de hilo de cobre de 1,2 mm.
Las modificaciones a efectuar son sencillas:

1) En primer lugar retirar el bobinado original y sustituirlo por 400 espiras de 0,2 mm.

2) En la parte superior de la armadura móvil, que es de plástico, pegar con cianocrilato una pequeña plaquita metálica doblada en forma de "U", de manera que el cohesor pueda encajar dentro de ella con una pequeña presión y por tanto moverse hacia arriba y abajo con la armadura.

3) En la parte baja de la armadura, que es metálica, soldar un pequeño muelle confeccionado con hilo de cobre de 0,1mm. (que podemos sacar pelando algunos cablecillos de poco diámetro), y que hemos arrollado a mano sobre otro hilo de cobre de 1mm. El otro extremo de este muelle irá soldado a uno de los terminales de la bobina del solenoide.

4) Recortar una tira de 0.5X10 mm. de plancha flexible de bronce de 0,1 mm de espesor. En caso de no encontrar una tienda que la tengan, se pueden aprovechar trozos de desguace de viejos relés o motores. Éste contacto estará fijado a la base por un extremo, y el otro, doblado un poco hacia arriba, hará contacto con la parte baja de la armadura del solenoide.
Una de las conexiones de entrada externa (contacto 2) irá precisamente a esta lámina flexible, mientras que el otro (contacto 1) irá conectado al otro extremo de la bobina principal.

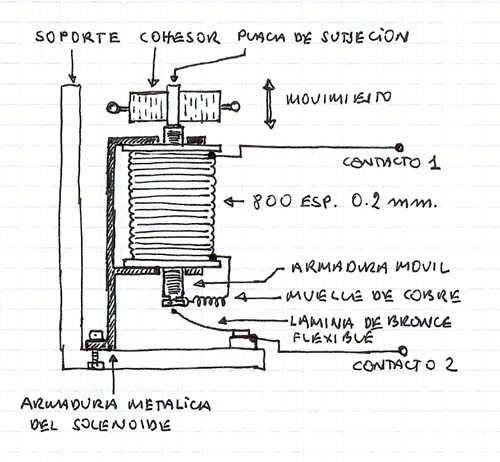

Diagrama del solenoide de descohertización

Imagen

Prototipo de solenoide descohertizador y el mismo montado en un soporte de metacrilato

Imagen


Al probarlo, ha funcionado a la primera. Ajustando la altura y la presión de la plaquita de bronce se consigue fácilmente una oscilación en sentido vertical de unos 3 mm. y de una frecuencia de una decena de hertzios por segundo.
Si se quiere aumentar la oscilación y hacerla más lenta, se puede aumentar la "masa artificial" soldando un condensador electrolítico de 470 microfaradios entre los bornes de la bobina, aunque en este caso hay que vigilar después la polaridad de la corriente de excitación.
El consumo medio del este nuevo dispositivo de descohertización, para una alimentación de 3 volts es de 200 mA en activación, pero como sólo está en este estado escasos milisegundos, no repercute demasiabo en la duración de la batería. La ventaja, además, es que es barato y se puede construir en quince minutos. Reduciendo drásticamente el tamaño total del montaje respecto al primer relé descohesor.


Continuará... Un saludo a todos
Llorens
¿Futuro Conspirador? Ya se verá...
¿Futuro Conspirador? Ya se verá...
Mensajes: 33
Registrado: Dom Sep 14, 2025 4:28 pm

T.S.H. de Marconi - Inductancias variables -

Mensaje por Llorens »

- INDICE de temas -

- T.S.H. de Marconi de demostración - 7 -

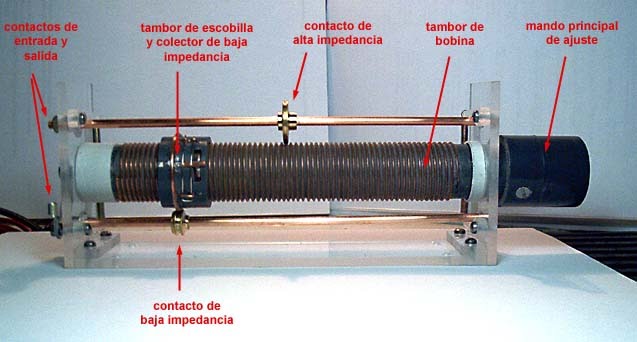

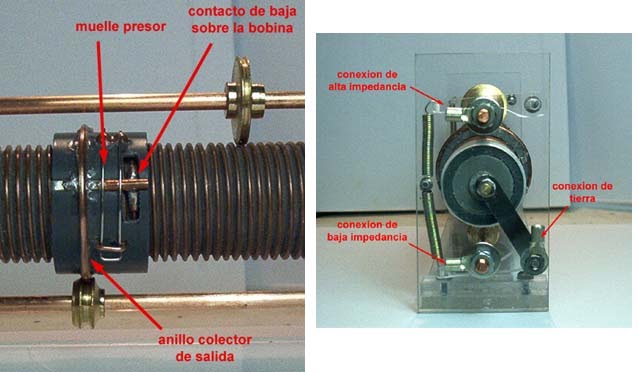

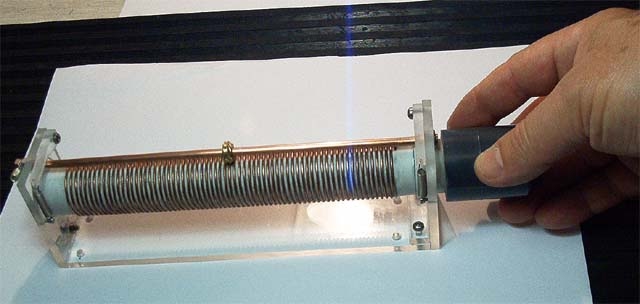

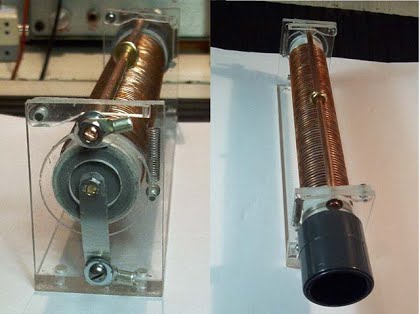

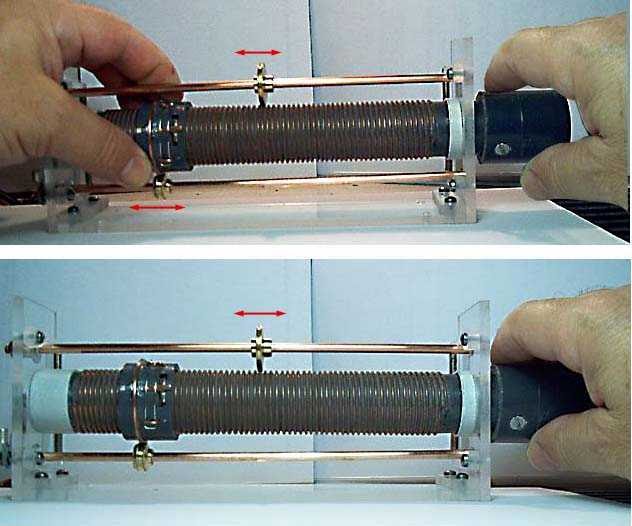

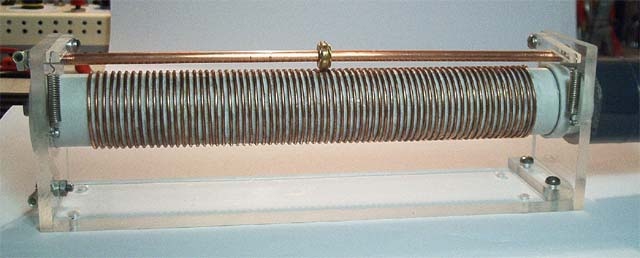

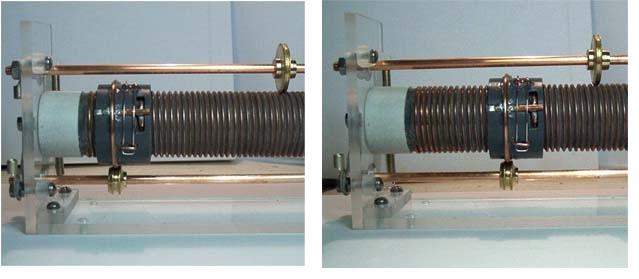

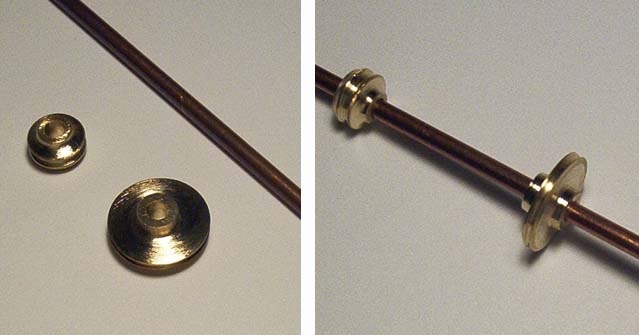

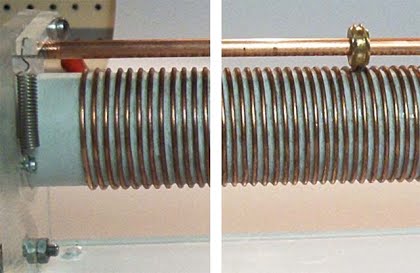

- Construcción de inductancias variables -

...Con este tema de la construcción de inductancias variables acaba la serie de experiencias que en su día llevé a acabo relacionadas con la TSH de Marconi. Tengo hechas algunas otras cosas de estas misma época histórica, que más adelante ya iré añadiendo...

...En algún mensaje anterior creo que ya dije que en los primeros años de la tecnología inalámbrica de chispa, tanto los emisores como los receptores no estaban sintonizados, y la única selección de frecuencia dependía de la longitud de las antenas usadas. Pero esto causaba tantos problemas de interferencias que muy pronto se pensó en utilizar circuitos sintonizados basados en el llamado "circuito tanque", formado por un condensador y una bobina, cuyos valores LC establecían la frecuencia de resonancia. Los pioneros en el uso de circuitos sintonizados en sistemas de radio fueron en América el servio Nikola Tesla y en Europa en alemán Ferdinand Braun.

...Entonces, para ajustar la sintonía a una frecuencia determinada, y sobre todo por el rango de frecuencias bajas a que solían funcionar estos equipos, era difícil construir condensadores variables capaces de ofrecer un margen aceptable. Por este motivo, el sistema de ajuste primitivo consistía en cambiar el valor de la inductancia de las bobinas, principalmente variando mediante un cursor, el número de espiras activas.
El diagrama siguiente muestra el uso de dichas inductancias variables en los circuitos emisores y receptores de la época:


Diagrama de inductancias utilizadas en equipos de chispa

Imagen


El dibujo de la parte alta de la imagen representa un típico emisor a chispas y puede verse la bobina osciladora, es decir, la que junto al condensador C forma parte del circuito tanque, y la bobina de acoplo de antena.
Esta bobina (o inductancia) emisora tiene dos tomas variables (aunque, a falta de otras referencias, la segunda toma, la de baja, ha sido una idea mía para que el conjunto pueda actuar como transformador de impedancia de relación variable). La toma de alta es la que establece la frecuencia de oscilación y la de baja permitirá un mejor ajuste de la antena, incluso en algunos casos, se podría prescindir de la siguiente bobina de acoplo de antena.

En el circuito receptor de la parte baja, es lo mismo; la antena va conectada a su inductancia de acoplo y seguidamente a la toma de baja impedancia de la bobina de sintonía. La toma de alta impedancia establecerá a su vez la frecuencia de recepción.

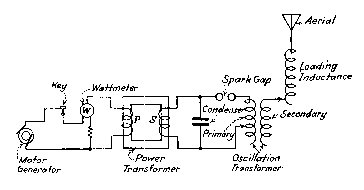

Esquema simplificado de la emisora a chispas del Titanic

Imagen


Este diagrama es un esquema muy general de la estación que equipaba el Titanic en 1912. Y la parte final, la que nos interesa, muestra igualmente la bobina ajustable de antena, y la que establece la frecuencia de oscilación del circuito tanque. Aunque en este caso el acoplo es inductivo, es decir, actúa no como un autotransformador, sino como un transformador aislado de dos bobinados independientes. El esquema, además, contiene el pequeño error de omitir la conexión a tierra de la parte baja del secundario de esta bobina.

La bobina simple sirve solamente para adaptar la longitud "eléctrica" de la antena a la longitud de onda de la frecuencia que se emite o recibe. La bobina doble, en cambio, establece con la toma de alta la freceucnia de resonancia, y con la de baja, el valor de impedancia a decuada para atacar la antena.

En realidad, si longitud de la antena es por ejemplo de 1/4 de onda de la frecuencia a la que estemos emitiendo, la bobina simple de acoplo no será necesaria, ya bastará actuar sobre el ajuste de baja de la bobina doble. En un emisor, dependiendo del tipo de antena que utilice, la impedancia de salida estará comprendida entre 32 y 72 ohmios. En un receptor a cohesor, en cambio, habrá que ir buscando la correcta relación entre baja y alta impedancia para a tacar el cohesor propiamente dicho, el cual en estado de "escucha" mantiene una altísima impedancia de entrada.

Todos estos ajustes deberían poder hacerse mediante cálculos, pero considerando la gran cantidad de variables qu existen, si se dispone de una bobina ajustable de estas características, será mucho más práctico hacerlo por el método de prueba y error.


- Método de construcción MSQ de la bobina -

Aunque pueda sonar misterioso, el método MSQ no significa otra cosa que “MaSoQuista”, es decir, llevar a cabo una tarea larga y difícil para una cosa que puede solucionarse de otra manera mucho más fácil y rápida.

La construcción de este tipo de bobinas implica necesariamente fijar de alguna manera un hilo de cobre, normal o plateado, sobre un soporte cilíndrico aislante, que en nuestro caso será de tubo de presión de PVC. Siendo el hecho de utilizar tubo de "presión" solamente para disponer de más grosor en la pared del tubo, lo cual se traducirá en una mayor rigidez mecánica.

El procedimiento correcto para confeccionar la bobina sería colocar el tubo en un torno de metales, establecer el paso de rosca adecuado para que a cada revolución el cabezal se desplazara el doble del diámetro del hilo. Y con la herramienta de corte adecuada realizar un incisión espiral en el tubo de aproximadamente 1/3 de dicho diámetro, durante la vueltas que pensamos darle a la bobina.

Este sistema es rápido y es pulcro, pero resulta que no tenemos torno, que un amigo que sí lo tiene está en cama con cuarenta de fiebre y que nuestras anteriores experiencias con torneros profesionales no ha sido demasiado satisfactorias. Entonces es cuando se puede utilizar con ventaja el método MSQ. Comencemos.

1) Este tipo de bobinas suelen estar hechas de hilo de cobre de un cierto diámetro, entre 1 y 2 mm. y devanadas sobre una forma no conductora. Algunos elegirán el PVC por ser barato y fácil de encontrar, otros utilizarán el Nylon, y los más perfeccionistas el Delrin, que es menos flexible y se trabaja mucho mucho mejor.

2) El segundo paso será determinar la longitud de la bobina, que viene a ser, milímetro más o menos, el doble del diámetro del hilo multiplicado por el número de espiras que le queramos dar.

3) Con un rotulador permanente, marcaremos sobre el tubo el principio y el final de la bobina (recuerda de lo dicho arriba sobre le diámetro y número de espiras) y perforaremos en cada uno un taladro del diámetro del hilo. Haremos también una marca justo en mitad de dicha longitud.

4) Introduciremos el hilo en el agujero del principio, lo bloqueamos doblándolo por su parte interna y comenzamos a bobinar con las espiras juntas hasta el número total que hayamos calculado, más una o dos que ya se verá para qué sirven. En este momento, el final de la bobina debe superar por muy poco la marca hecha a media distancia.

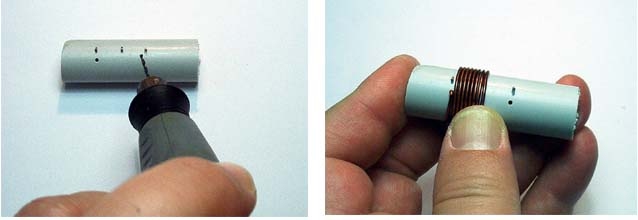

Marcando los puntos de inicio y final de la bobina

Imagen


5) Quitamos un poco de tensión al hilo y vamos extendiendo la bobina hasta llegar al extremo final. Observaremos que al extenderse la longitud el hilo se habrá contraído un poco, con lo que absorberá el extra de espiras que hayamos puesto y nos quedará un poco de hilo libre para poder tensar. Ahora introducimos el extremo del hilo en el agujero final y lo tensamos, doblándolo desde el interior del tubo, con unos alicates de punta larga.

6) Si lo hemos hecho bien, las espiras estarán más o menos equidistantes. Aunque es normal que algunas se queden muy juntas y otras demasiado separadas. Cogemos un destornillador de punta fina y las colocamos lo mejor posible antes de proseguir (nos daremos cuenta que las espiras deben estar bien tensadas para que mantengan su posición).

7) Ahora hemos de confeccionar un “útil separador” que viene a ser un trozo de hilo del mismo tipo, de unos seis o siete centímetros de longitud, que forme una “L” en su parte baja, y que en la alta haya un bucle para que podamos cogerlo bien con la mano.

8) Cogemos un tubo de pegamento especial de fontanería para unir tubos de PVC, que és prácticamente el único que se coge muy bien sobre este plástico, ya que lo disuelve en parte, y embadurnamos las primeras 10 espiras.

9) El pegamento seca rápido, como en medio minuto. Tiempo que dispondremos para colocar las espiras a la distancia correcta, utilizando para ello el “útil separador”. Esta acción la repetiremos hasta completar la bobina. Durante esta operación nos embadurnaremos inevitablemente los dedos con el pegamento, pero el pegamento se quitará fácilmente con agua tibia y jabón.


Embadurnardo de pegamento para PVC y ajustando las distancias

Imagen

10) Llegados a este punto, deberemos esperar ocho horas para dar tiempo a que el pegamento seque completamente.

11) Al reemprender el trabajo MSQ, veremos que el acabado no es muy bueno, pero tranquilos, que ya mejorará. El hilo está ahora unido al tubo de PVC por el pegamento, y al haberse evaporado una parte de éste, la capa será ahora más delgada que cuando acabamos. Pero incluso así deberemos limpiar el espacio entre espiras utilizando una pequeña lima triangular para ir quitando los restos y que el cursor del variador no tenga luego problemas en deslizarse. Mucho más rápido y fácil será utilizar un Dremel con un pequeño cepillo de púas metálicas.

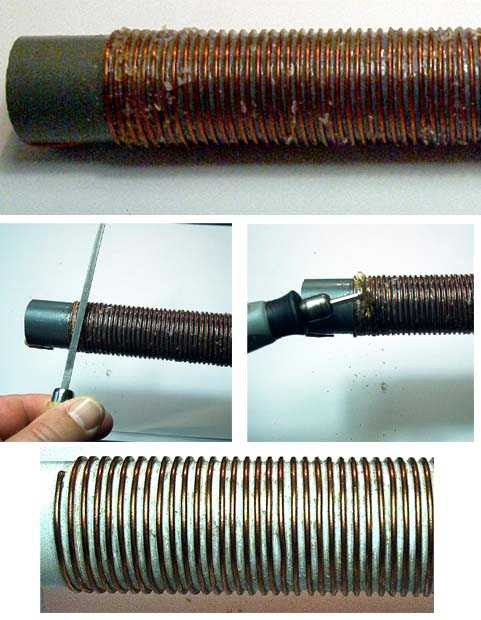

Limpiando la bobina de restos de cola

Imagen


12) Con papel de lija de grano fino, iremos repasando el hilo de cobre para eliminar los restos de pegamento y dejar límpia la superficie del metal. Si hemos utilizado hilo esmaltado de bobinar, eliminaremos cuidadosamente la cubierta, y si era hilo desnudo plateado, deberemos tener cuidado en no “comernos” con el esmeríl la delgada capa de plata que le confiere sus buenas cualidades para radiofrecuencia.

13) Y si hemos tenido la paciencia de llegar a este punto, y seguido con atención cada uno de los pasos, la bobina estará acabada y nosotros nos habremos convertido en iniciados MSQ, habilidad casi mística que nos permitirá abordar con resignación otros trabajos más largos y desagradables que éste.


- Método de construcción MSQ de las poleas de contacto -

Aqui mostraremos la manera MSQ de confeccionar las de las poleas de latón, cuando el amigo que tiene torno ya ha salido de su enfermedad pero ahora ha decidido irse una semana a Barcelona.
Como queremos fabricar dos bobinas, comenzaremos por analizar nuestras necesidades: noa harán falta dos poleas de 12 mm. de diámetro externo y una de 20 mm. En cuanto a diámetro interno dependerá del de lo ejes de desplazamiento que utilicemos, que en nuestro caso será de 4 mm.

1) En primer lugar, cortar a partir de un eje de latón el trozo del grosor que deberá tener la polea (le daremos 1 mm. más, por si acaso)

2) Después (aunque tal paso no se ve en las fotos), marcaremos con un punzón el centro de la pieza, y con un taladro de columna le hacemos el agujero de 4mm. por donde pasará el eje de cobre.

3) Ahora le introduciremos un tornillo de 4X40 mm, con una arandela y una tuerca en el otro extremo. Este tornillo hará de eje, que sujetaremos en el portabrocas del taladro.

4) Con el taladro girando rápido, utilizaremos una pequeña sierra de arco para marcar la guía central. Que iremos profundizando y ensanchando de acuerdo al grosor del hilo de cobre de la bobina. Puesto que esta guía será lo que obligue a la polea a desplazarse lateralmente.

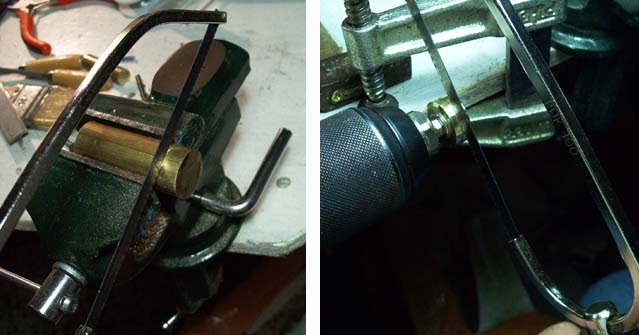

Cortado y mecanizado de los discos de latón para confeccionar las poleas

Imagen


Una vez acabado, seremos un poco más MSQ, y nuestras poleas quedarán con este aspecto

Imagen


- Inductancia variable sencilla (la de acoplo de antena) -

La inductancia acabada está formada por una bobina de 70 espiras de hilo de cobre de 1,2 mm, con un diámetro de 2,5 cm y una longitud total de15,5 cm.
Estos valores, con el cursor totalmente hacia la derecha nos dan una inductancia máxima de 19 microHenrios, y con el cursor en el extremo izquierdo, un mínimo que habría que medir con algún instrumento, pero en todo caso será porcentualmente insignificante.


Imagen lateral de la bobina

Imagen


Modo de ajuste, girando el mando de la derecha

Imagen


Los contactos de entrada y de salida están situados en la parte izquierda, como puede verse en la siguiente foto en detalle. El de entrada hace contacto con el centro del eje de la bobina, y el de salida en la barra-guía del rodillo de contacto de la parte superior.

Imagen


La barra guía (de cobre de 4 mm. de diámetro) es mantenida con una cierta tensión mecánica hacia abajo, por dos brazos de metacrilato, situados a cada lado del soporte, y forzados con sendos muelles. De manera, que el la polea de contacto siempre hace presión sobre el bobinado, compensando las posibles tolerancias mecánicas del montaje.


Detalle de los brazos de presión y del rodillo de contacto

Imagen


Una vez terminada, he conectado la bobina formando un circuito tanque con un condensador de 200 pf. y con el generador de RF he podido comprobar que funciona perfectamente, tanto estaticamente, como en su ajuste variable.

Ya he dicho que esta bobina hará la función de ajuste de antena, es decir, que se colocará en serie con la salida de antena para adecuar el valor de ésta a la impedancia de entrada del receptor, o de salida del transmisor.


- Inductancia variable doble (de sintonía y transformador de impedancia) -

La siguiente bobina variable será un poco más compleja, porque hará las función de transformador de impedancias y de circuito tanque L-C. Para ello pienso construirla con dos cursores distintos y de ajuste independiente, uno para la toma de baja impedancia de la antena y la otra de alta impedancia para el condensador y la conexión al propio cohesor. Mediante este sistema (que no he visto en ninguna otro lado), pienso que se podrá variar mejor la relación de impedancias para provechar al máximo la señal, y conseguir en el secundario un Q lo más alto posible y por lo tanto mejor selectividad.

Su valor es también de aproximadamente unos 20 microhenrios, como la bobina simple, ya que tiene el mismo diámetro y el mismo número de espiras que ella. Actúa como una bobina con una toma común, que irá conectada a tierra, una toma ajustable de baja impedancia para conectar una antena receptora o emisora, y una toma de alta impedancia unida a un condensador, es decir, formando un circuito tanque, que puede ser receptor, conectado al cohesor de Branly, o emisor, conectado al generador de chispas.


Bobina de doble ajuste

Imagen


Si observamos los detalles del tambor de ajuste de baja impedancia, vemos que también está construido con tubo de PVC, cuyo diámetro interior encaja perfectamente con el diámetro de la bobina, de manera que, si no fuera por la presencia de una escobilla en forma de "T" que encaja con el hilo de la bobina, podría deslizarse longitudinalmente.
En la parte derecha del tambor vemos dicha escobilla, en forma de “T” tumbada. Este contacto queda presionado contra el hilo de la bobina mediante un muelle doble semicircular anclado en dos puntos del tambor.
Un contacto flexible de plata conecta la escobilla con el anillo colector de salida. Este anillo está interrumpido en un cierto punto (no visible en la imagen), con una separación de unos 2 mm, es decir es un anillo abierto, para evitar las pérdidas que podría causar sobre la bobina principal una espira cerrada, sobre todo en caso de estar acoplado a un circuito emisor.
El disco colector de salida de baja impedancia no tiene secretos, es igual que el de alta, pero de menos diámetro.

Los contactos de entrada-salida pueden verse en la foto de la derecha: la conexión común a tierra de la bobina, la de baja impedancia y la de alta.


Detalles de la bobina de doble ajuste

Imagen


El ajuste es fácil. Para el ajuste del cursor de baja impedancia se sujeta el tambor con la mano izquierda mientras se va girando el eje principal con la derecha, con lo que el tambor va a deslizarse por la bobina el número de espiras que deseemos. A su vez, el anillo colector arrastrará el contacto deslizante inferior.
Siempre debemos tener cuidado que el contacto inferior no se detenga sobre el corte practicado en el anillo de salida. En este caso, lo giraríamos una fracción de vuelta hacia un lado u otro.

Una vez ajustado este punto, actuaremos sólo sobre el mando principal, con lo que se desplazará únicamente el contacto deslizante de alta, en el margen comprendido entre el de baja y el tope de la bobina.


Ajustes de sólo baja impedancia y de baja-alta simultáneos

Imagen


Seguidamente podemos observar dos posiciones distintas de ajuste de baja impedancia.


Ejemplo de dos posiciones de ajuste de baja impedancia

Imagen


Un saludo a todos
Responder
