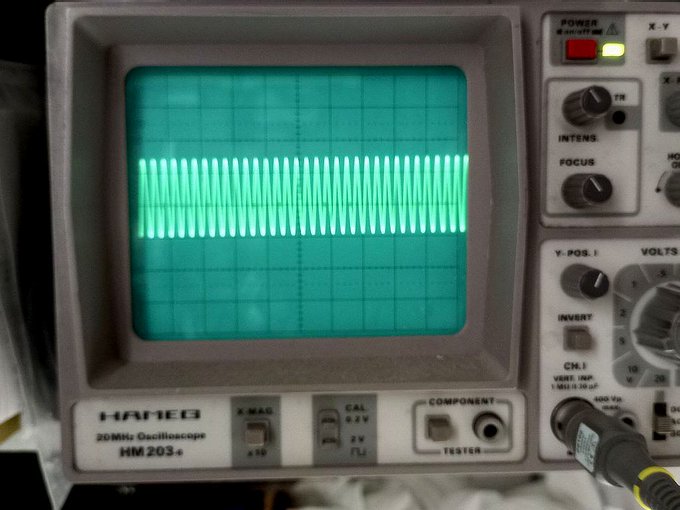

Aquí al señal de 20 Mhz, que se ve senoidal a causa de la corta banda de paso del osciloscopio Hameg 203-6, que es precisamente de esta frecuencia.

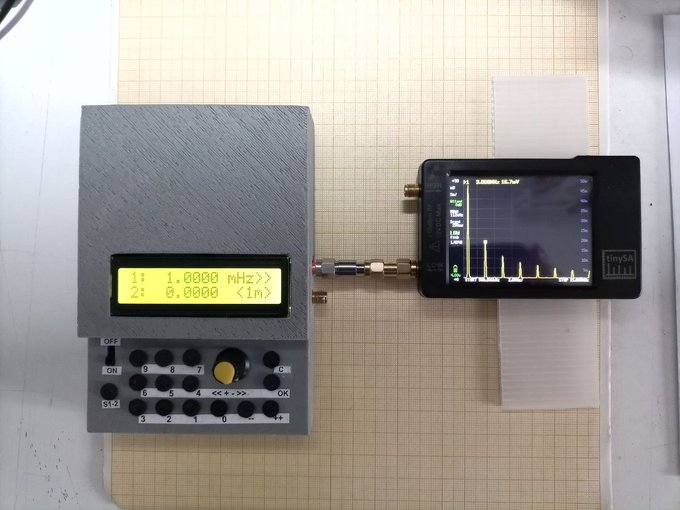

...Y aquí una medición con el analizador de espectro, insertando un atenuador de 20 db, en donde podemos ver la señal de 1 Mhz de 47 mV y como en cualquier onda cuadrada, sus armónicos impares a 3, 5, 7 y 9 Mhz en amplitudes decrecientes de 16, 10, 8 y 6 mV...




Un saludo a todos...

[Llorens]

- INDICE de temas -

Fabricando mis atenuadores de RF

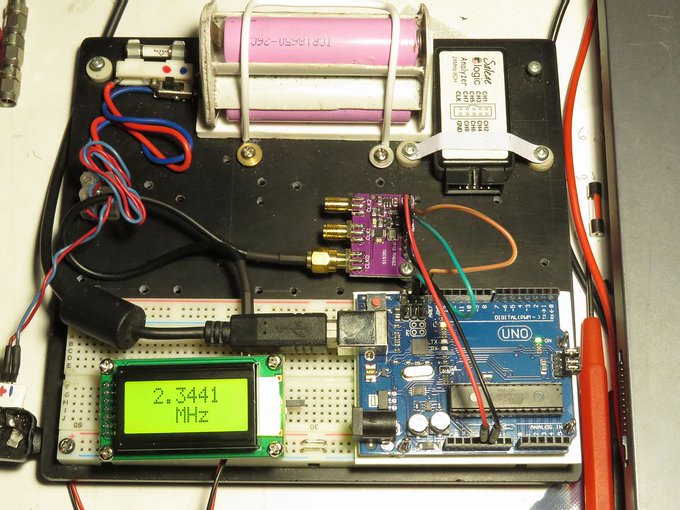

Más adelante volveré con algo relacionado con el tema anterior, no sobre esta placa generadora de RF, si no exclusivamente sobre su chip, el Si5351, que es un oscilador PLL ("Phase Locked Loop" o Lazo Enganchado en Fase) que permite sintetizar señales en un amplio espectro de frecuencias y con una altísima estabilidad. Este chip tiene además 3 salidas independientes (aunque hay versiones con hasta 8), cuesta unos céntimos y es totalmente programable por bus I2C. Aquí una de las plaquitas de Aliexpress que lo usan, y que a veces he comprado por menos de 1 €.

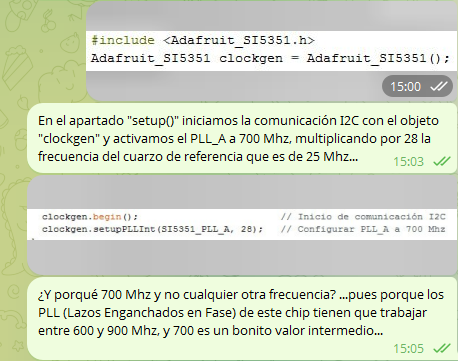

De hecho, sobre este chip realicé algo de ingeniería inversa para averiguar el modo de programación de sus registros internos, y también un programa en C++ para Arduino, que permite obtener frecuencias desde 150 Mhz hasta los 0,08 Hz, y con saltos entre una y otra de pocos Hz.

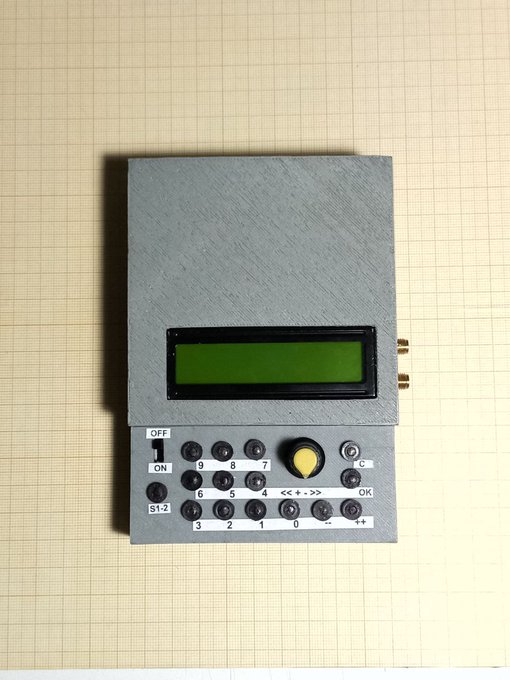

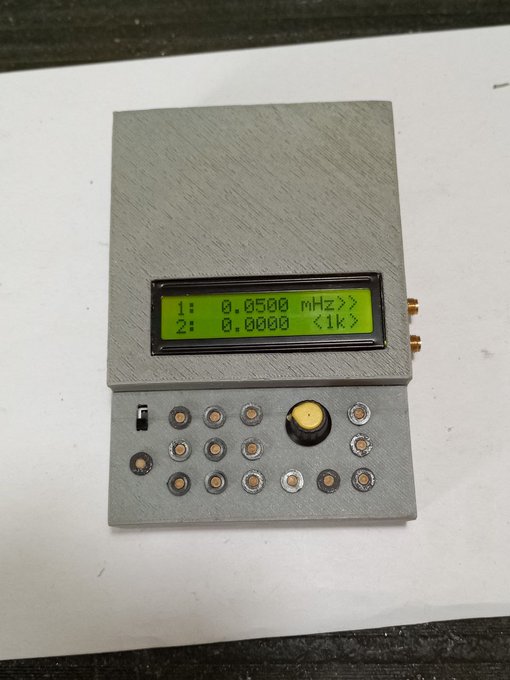

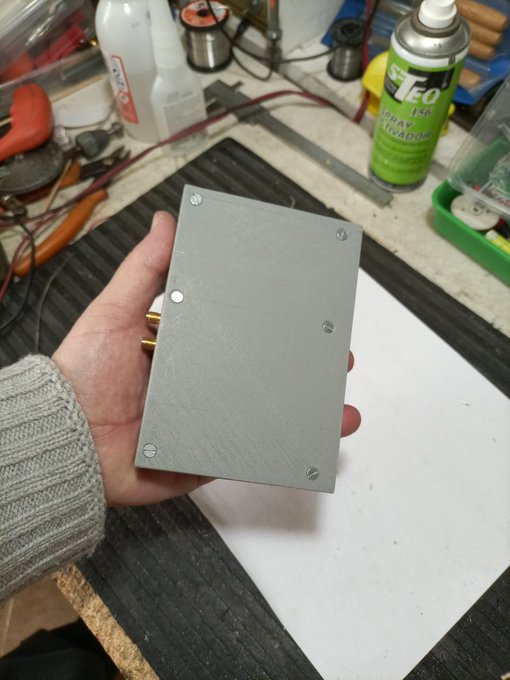

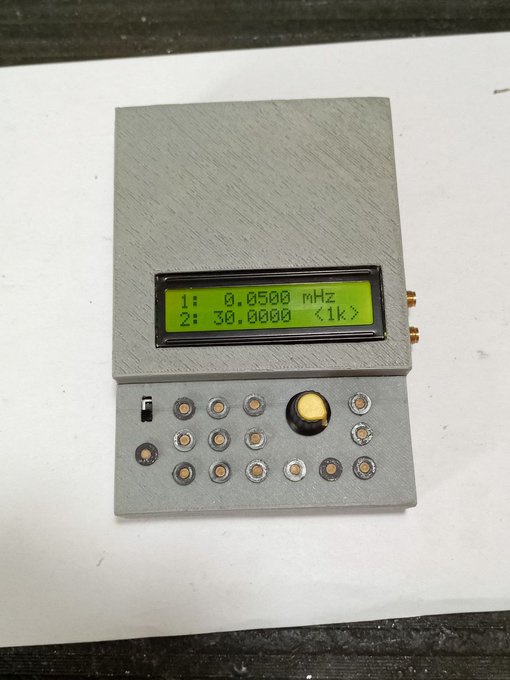

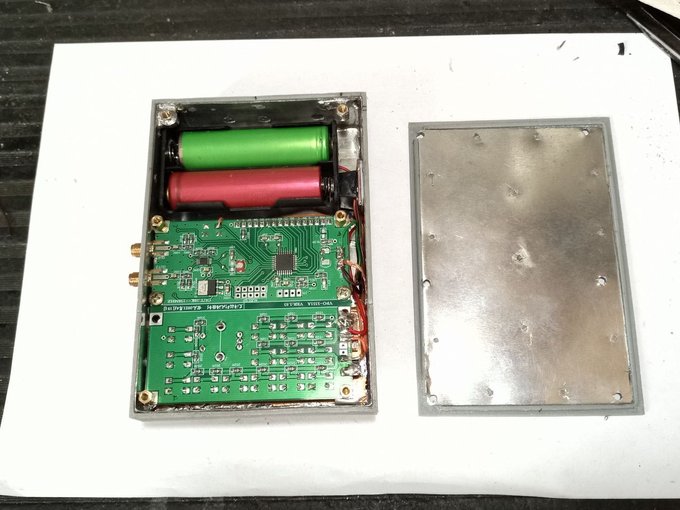

...Y venga, pues sigo con lo de ahora. Cuando tuve este generador de 0,008-150 Mhz autónomo y blindado en su caja, y ya no emite radiofrecuencia por los cuatro costados, pude finalmente comprobar la sensibilidad del transceptor HF ICOM IC-725 que utilizaba en los años que en que navegaba.




A partir de la señal del generador, de 1,3 V (sobre 50 Ohms) y para obtener los 0,16 μV que figuran en las especificaciones del aparato, calculé lo que me darían los distintos atenuadores:

-90 db me dan 41 μV
-110 db me dan 4.1 μV
-120 db me dan 1.3 μV
-138 db me dan 0.16 μV

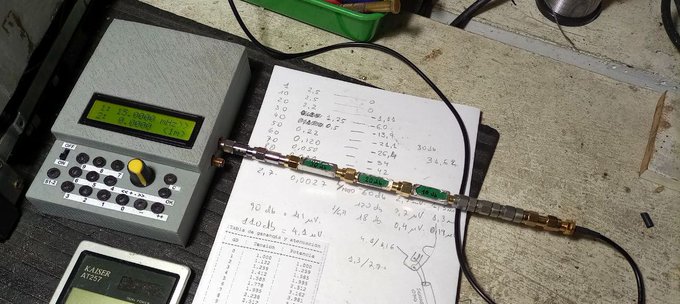

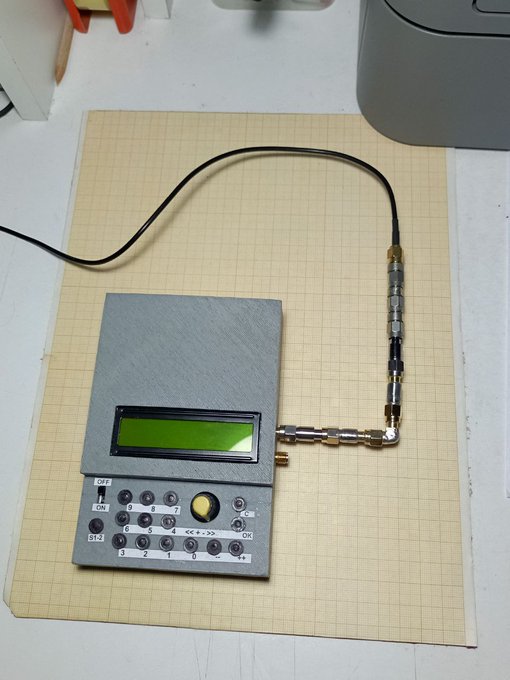

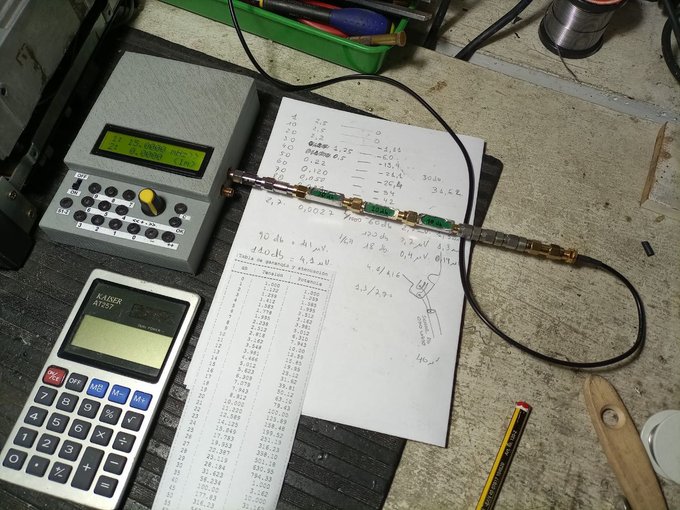

Y aquí la "ristra" de atenuadores con total de -138 db...




Así pues, desde 1.6 a 30 Mhz he podido comprobar que la sensibilidad realmente es de 0.16 μV, en la mayor parte de la gama, con un ligero repunte de "sordera" tan sólo a 0,2 μV entre 1.6 y 3 Mhz...




En Onda Media 540-1599 kHz, ya sin preamplificador, la sensibilidad es 1 μV, mientras que en Onda Larga 150-400 kHz disminuye a 2 μV. Estos 150 Khz son la frecuencia mínima que por diseño sintoniza este ICOM, aunque realmente llega a los 100 kHz. Así que tras casi 40 años a sus espaldas, todo parece estar bien...




Vale, tengo atenuadores de radiofrecuencia de 7, 10, 20, 30 y 40 db (valores negativos, claro), y para conseguir señales débiles del rango de microvolts me obliga a unirlos en largas ristras, así que la idea sería fabricarme un par más de 40 y 20 db, siguiendo las siguientes fórmulas:






...Aunque si no queremos tomar papel y lápiz siempre podemos acudir a alguna de las páginas que realizan dichos cálculos de manera fácil y rápida, como ésta de Digikey... https://digikey.es/es/resources/convers ... attenuator

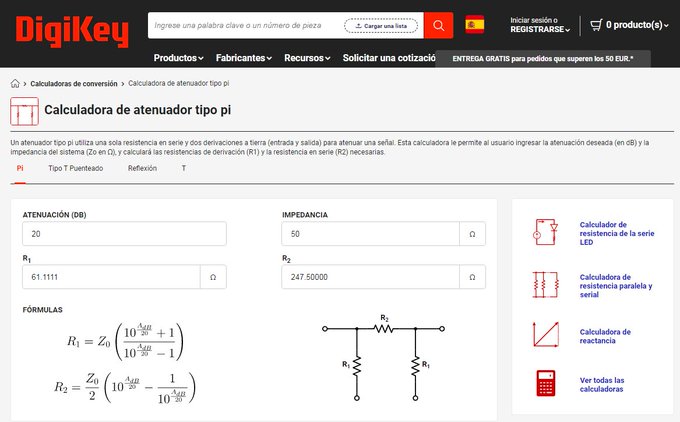

Para un atenuador en PI de -20 db las resistencias "laterales" serán SMD de 61 Ω y la central de puente de 247 Ω, valores que conseguiré con dos de 120 en paralelo (60) y una de 240 Ω para la central. Aquí los conectores SMA soldados entre sí para poder incorporarlas...

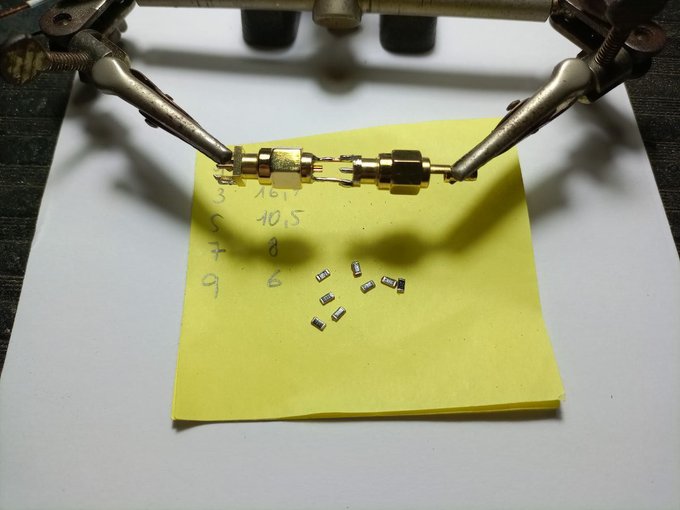

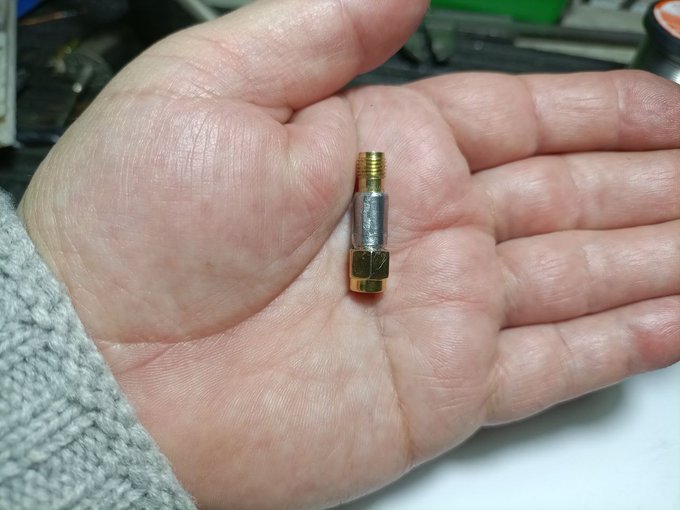

Aquí las resistencias ya soldadas, sin que hayan quedado mal no obstante a su pequeño tamaño...

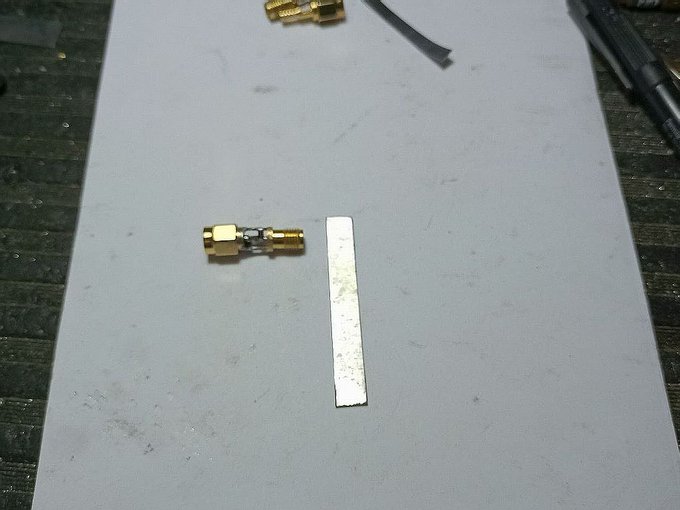

...Y lo siguiente ha sido añadir una cápsula metálica de blindaje, que como siempre he hecho con chapa de hojalata soldada...

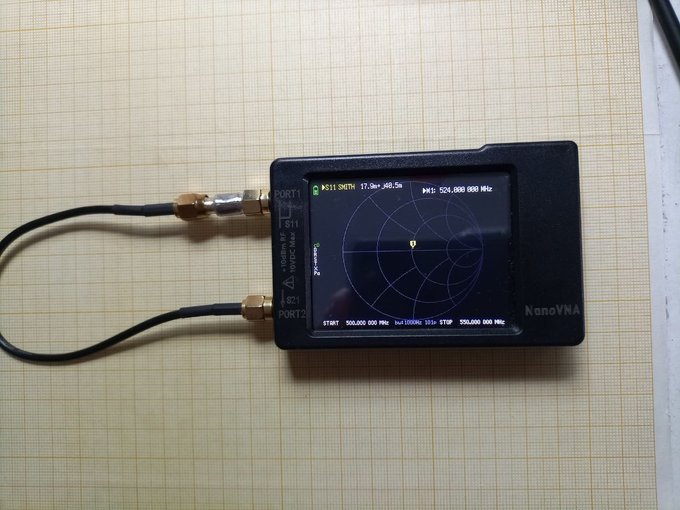

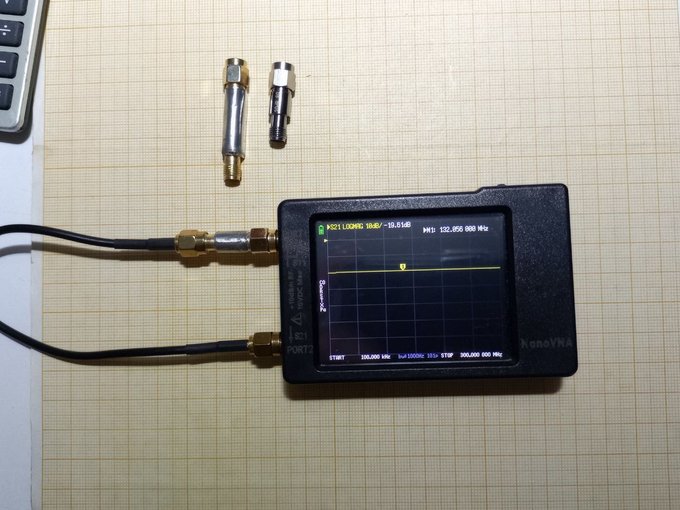

Seguidamente la pruebo con el analizador NanoVNA, comprobando como su valor está en los márgenes correctos y muy planos para frecuencias entre 100 kHz y 132 Mhz...




El atenuador de -20 db, equivale a dividir por 10 una señal de entrada. Ahora montaré otro de -40 db, equivalente a dividir la señal por 100. Las resistencias serán de 51 y 2499 Ω, haciendo las primeras con dos de 100 en paralelo y la segunda con 2700 en paralelo con 33000...

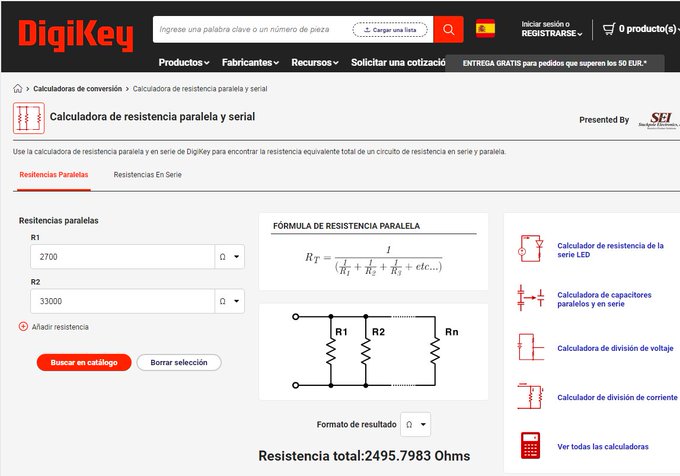

De igual forma, para realizar rápidamente los cálculos de resistencias en paralelo Rtotal = (R1xR2)/(R1+R2), sirve este mismo sitio de Digikey... https://digikey.es/es/resources/convers ... s-resistor




Aquí sujetando los conectores para soldarlos bien alineados. Este atenuador será incluso algunos milímetros más corto que el anterior...




Aquí ya con las resistencias soldadas y a punto de incorporar el blindaje metálico...

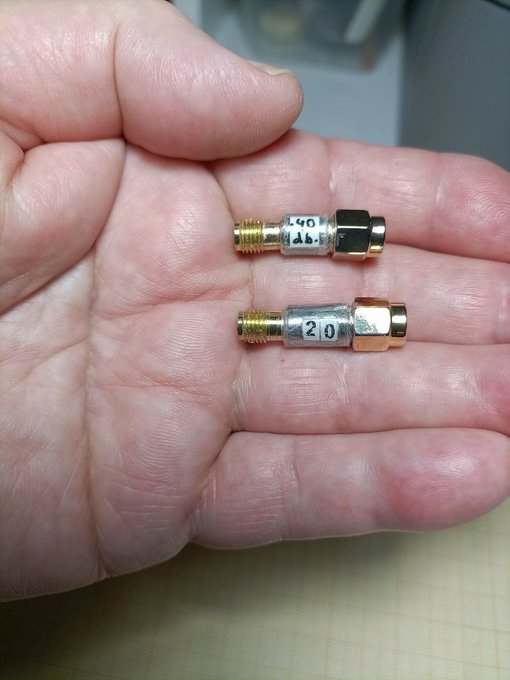

...Y el atenuador de -40 db. acabado, que como ya dije es un par de mm. más corto que el anterior de -20...

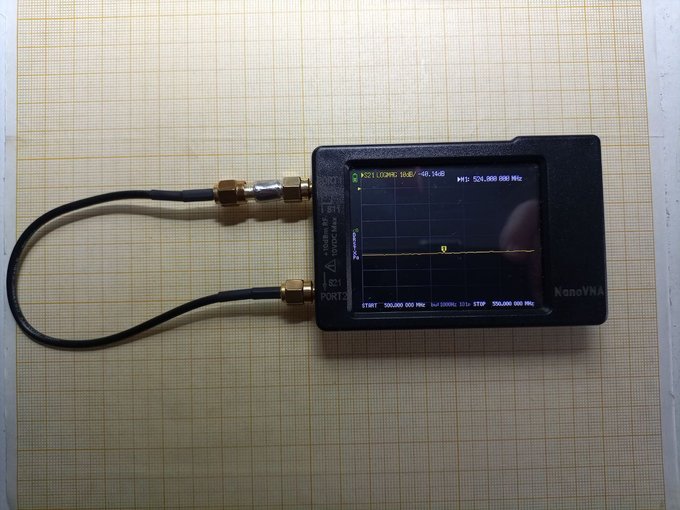

Y sólo ha quedado testarlo, viendo como a frecuencias de 524 Mhz su valor se mantiene correcto...




...Así como la impedancia de 50 Ω vista con la Carta Smith...



..Otra cosa que he hecho ha sido soldar un par de conectores SMA macho/hembra en ángulo recto, para que las conexiones salgan en el ángulo más conveniente... También con soldadura directa entre ambos y una pequeña chapa de hojalata para cubrir el hueco y dar firmeza...

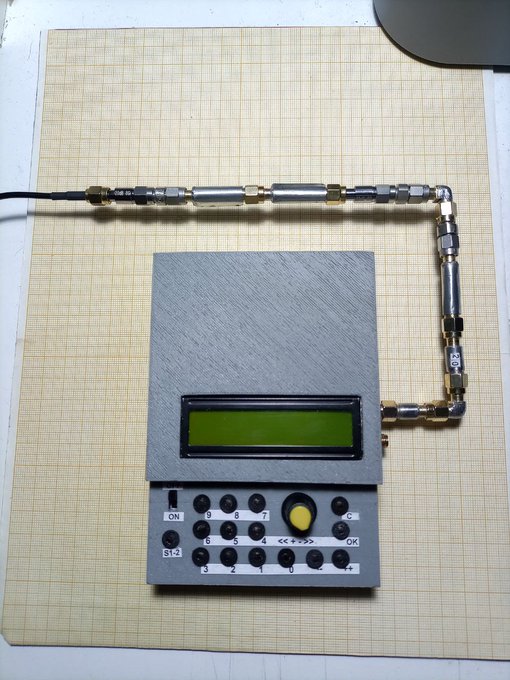

...Con lo cual la ristra de atenuadores en serie puede adoptar formas más manejables...

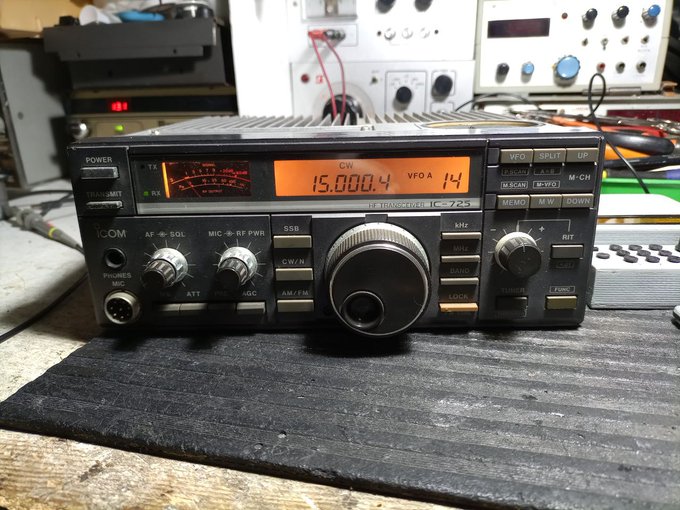

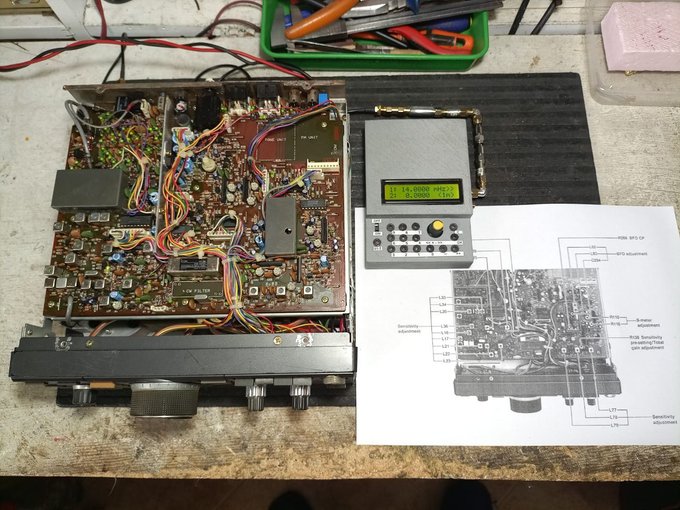

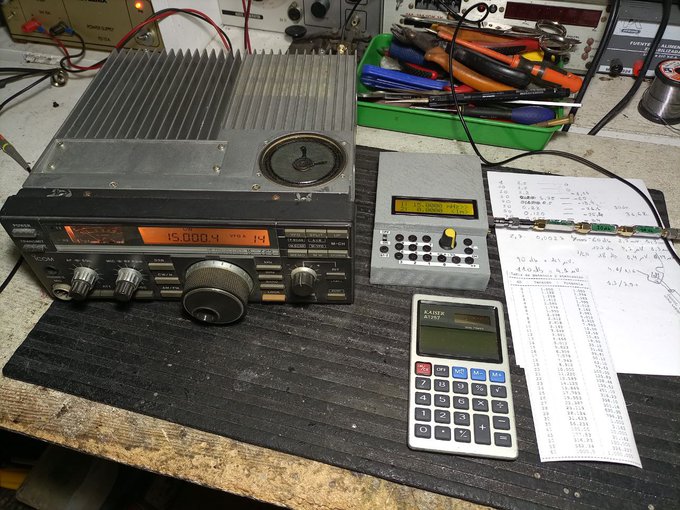

La frecuencia de test para ciertos ajustes del ICOM era 14 Mhz, así que a la salida del generador le añadí atenuadores hasta sumar los -140 db (1/10 000 000), lo cual partiendo de una salida de 1,3 V me daba una señal final de 0,13 μV...




Por cierto, anteayer buscando resistencias adecuadas para los atenuadores en la caja de los componentes SMD no encontraba lo que quería, sobre todo para hacer las de 50 Ω, no tenía ni de 47 ni de 100, tampoco podía poner dos de 22 y 27 en serie porque no cabían...

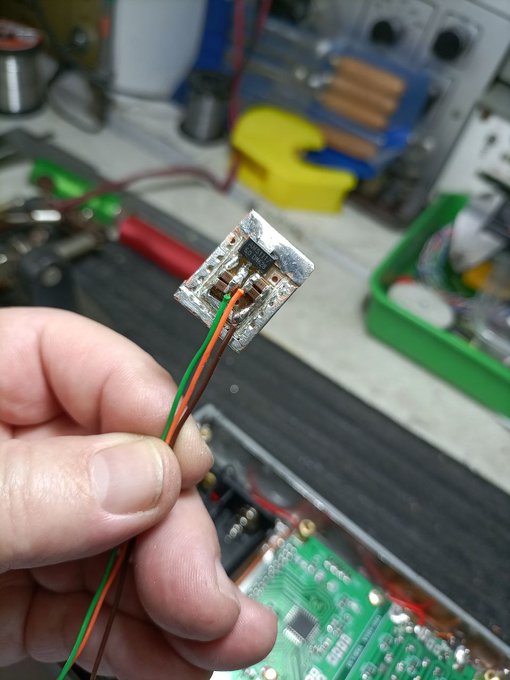

...Entonces estuve rebuscando por los rincones hasta que en la placa de CI de una pantalla de portátil encontré varias de 100, pero eran del tipo 0402, casi como una mota de polvo...

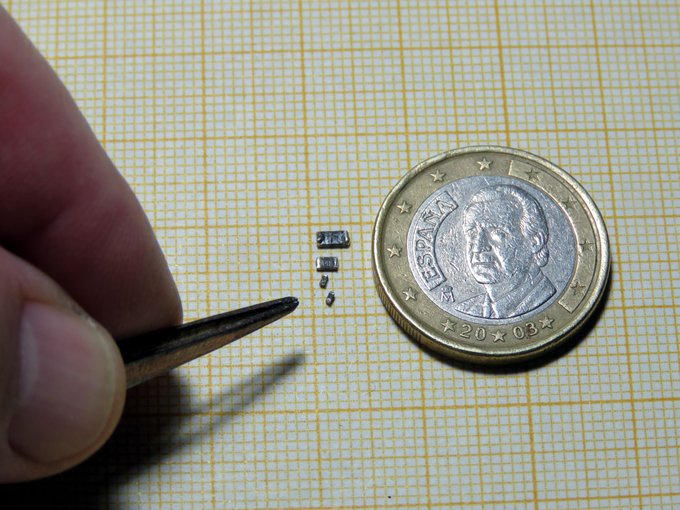

Al final hasta pude soldar dos de ellas en paralelo para conseguir los 50 Ω deseados, aunque por su pequeño tamaño un terminal se quedaba al aire, con lo cual seguí buscando en diversas placas hasta encontrar del tipo 0805 mucho más manejables...

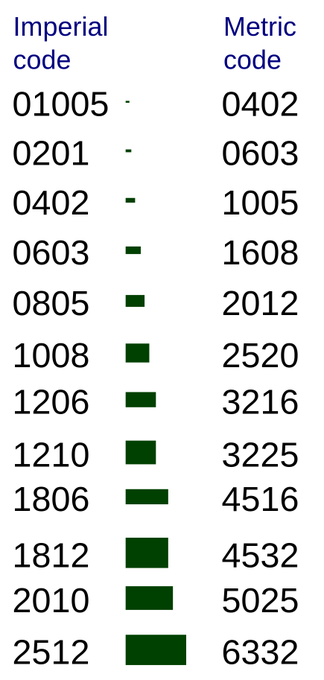

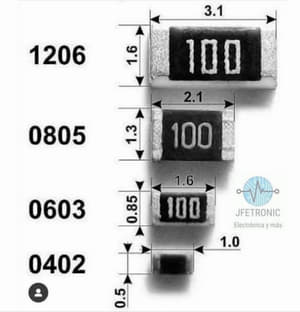

Y siendo las 0402 diminutas resulta que aún hay dos o tres tipos más pequeños, como las 0201 y las 01005






...Y eso considerando que empecé en electrónica cuando algunas resistencias aún eran del tamaño del dedo gordo, lo cual es maravilloso y a la vez algo descorazonador...
