Pioneer SA-510 selector imput a veces deja un canal fuera

[deshollinador]

Buenas, llevo mucho tiempo con un problema mínimo en este ampli y estoy acostumbrado a el pero no se, igual tiene un arreglo de lo mas tonto y estoy penando sin necesidad.

El ampli funciona perfectamente, no tiene un solo mal gesto, ni calentamiento ni nada, pero...

A veces, después de días sin usarlo, siempre en la posicion de phono, pongo un disco y me doy cuenta de que un canal no suena; inmediatamente, muevo mínimamente la rueda del selector y entra el canal, o lo paso a tunner y vuelvo a phono y entra el canal.


Últimamente me ha dado por pensar si es problema de ese selector (uno de esos de tira larga) o tengo delante un problema mayor y no me he dado cuenta: un canal fallando.

PD: supongo que lo primero que me diréis es que le eche lubrilimp... os aseguro que lo he empapado en lubrilimp 1 mil veces...

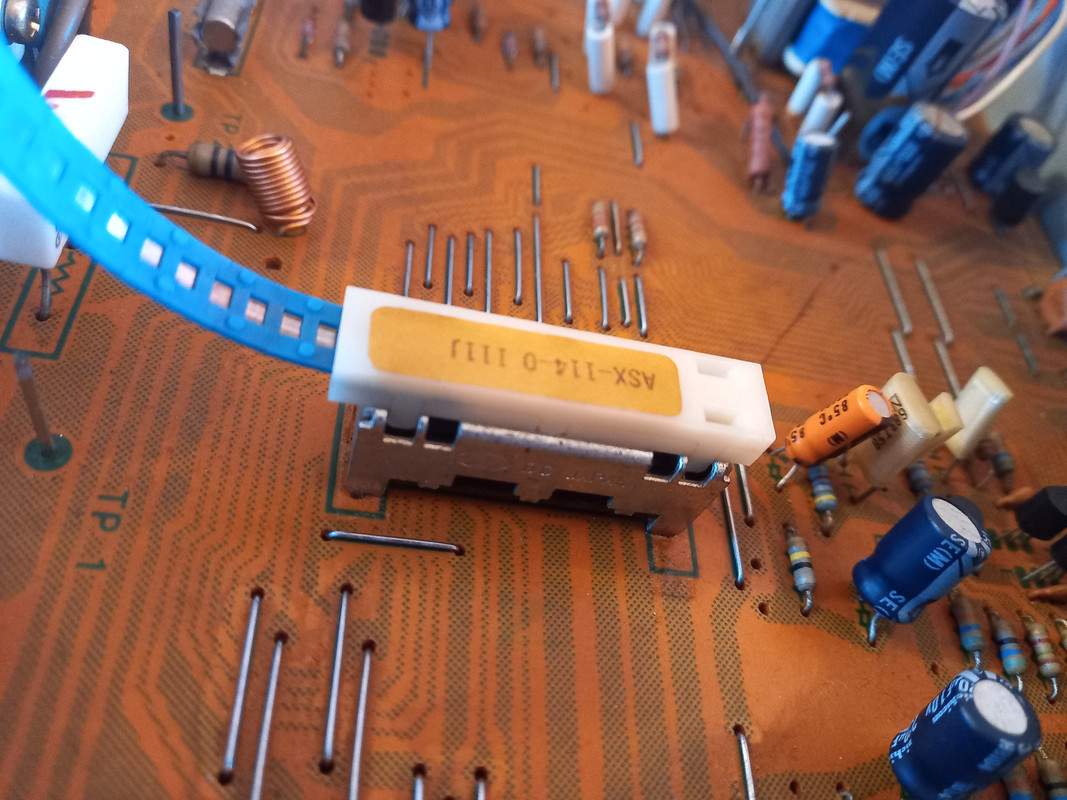

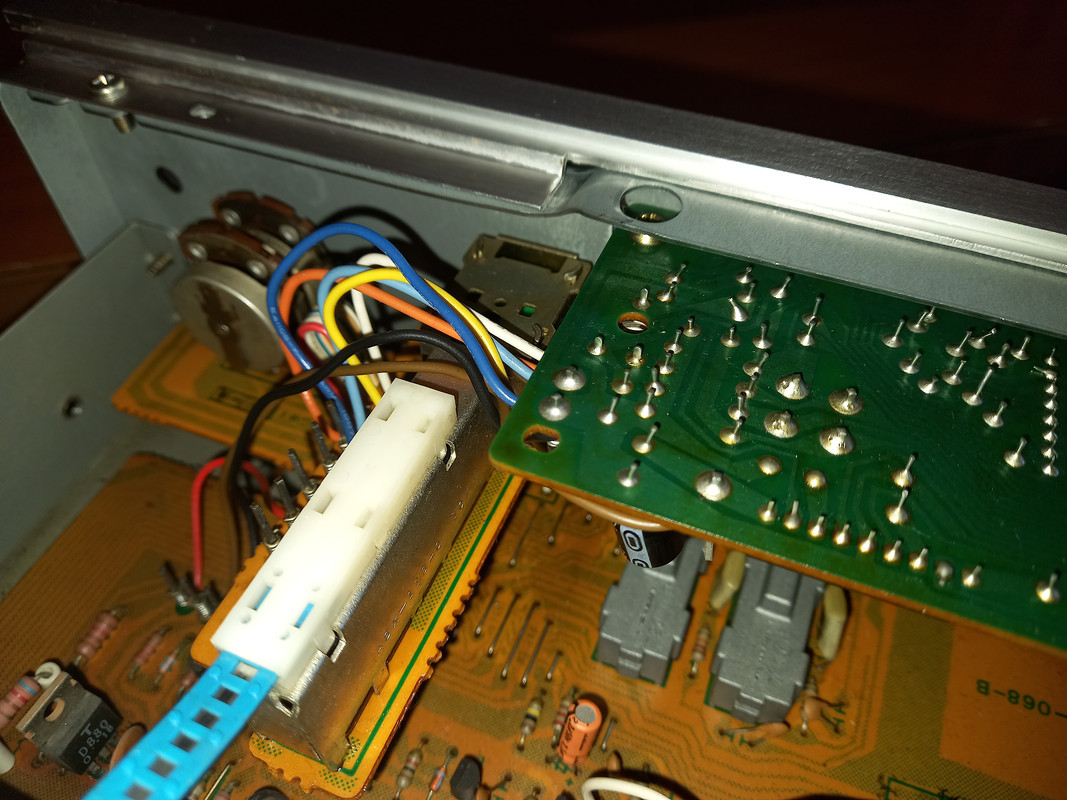

Os dejo una foto del selector en cuestión: rueda por fuera, tira deslizante por dentro.







A alguno os ha pasado algo parecido?
gracias por la ayuda.

[deshollinador]

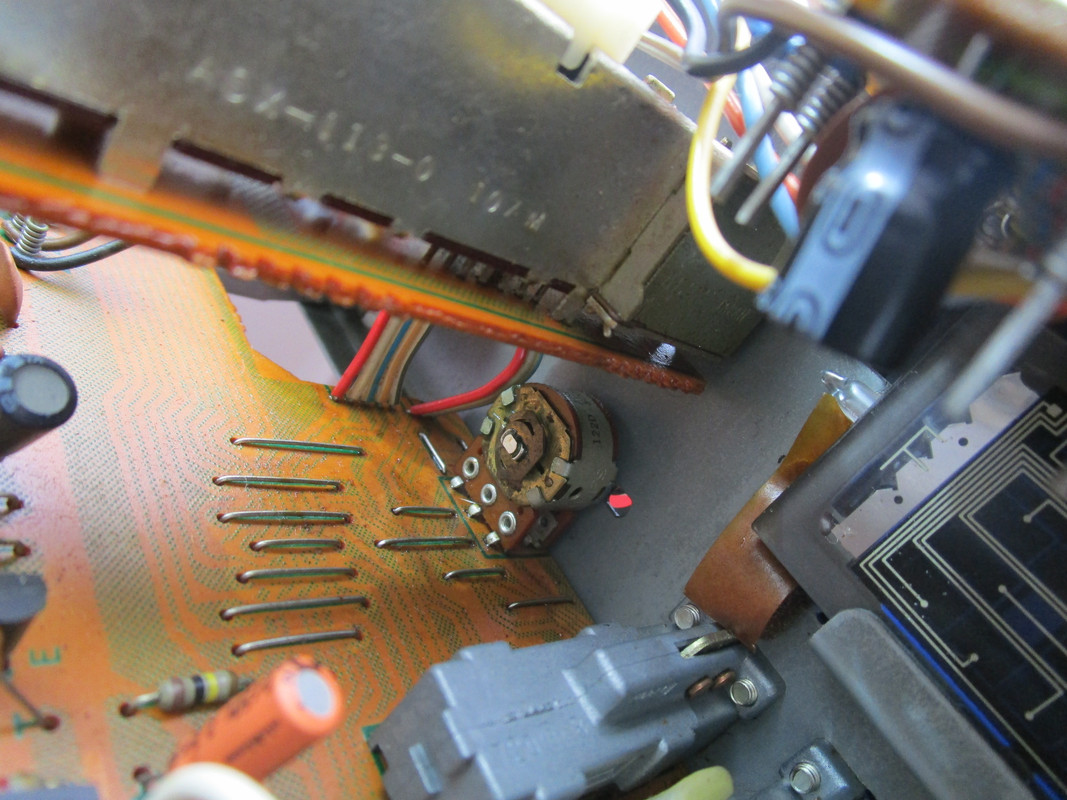

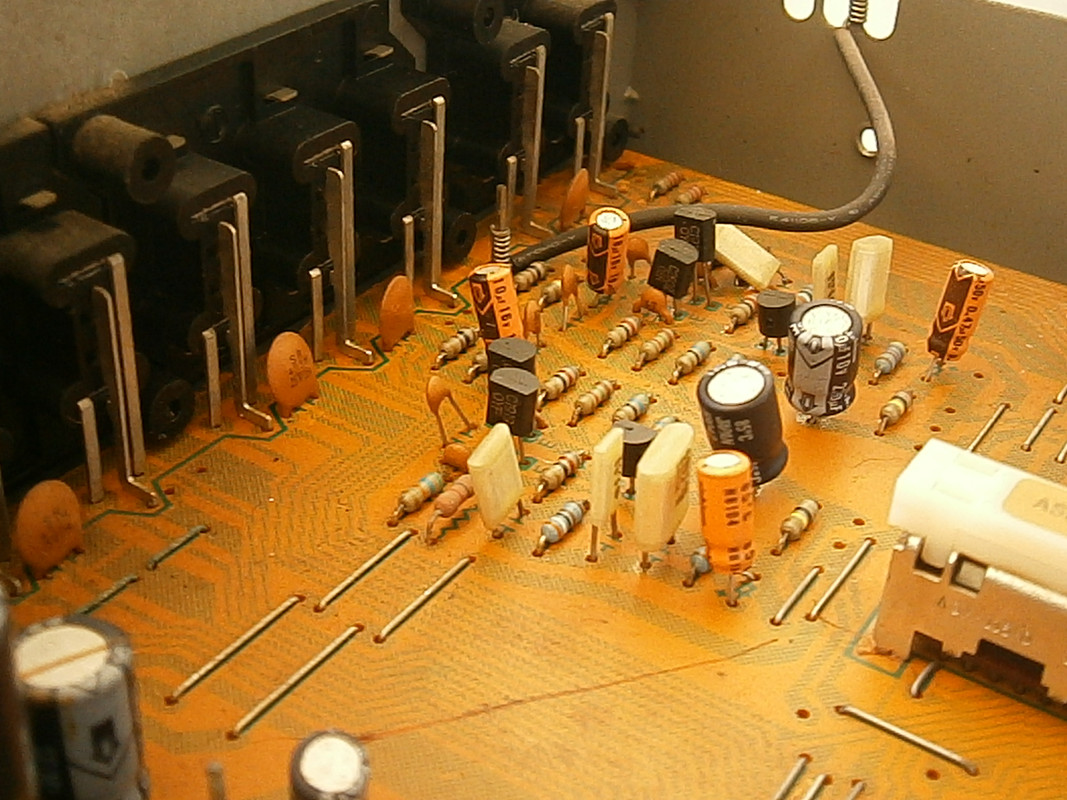

Os dejo unas fotos mas recientes por si podeis interpretar algo.

[parasimples]

Compruébalo con un multímetro.

[music555]

.... revisa bien todas las soldaduras de la Placa....de selectores ect.... un defecto de ese modelo son las soldaduras muy pobres y pueden estar abiertas.

[casito]

mete lubrilimp en el conmutador de la placa base, varias veces y mueve el mando rápido varias veces en ambos sentidos, y repasa sus soldaduras por debajo

[deshollinador]

Ok, gracias a los tres, voy a empezar por meterle chiflazo nuevo otra vez y a repasar esas soldaduras por debajo.
Revisaré toda la placa base ya puestos.

Gracias.

[deshollinador]

Buenas, le he dado la vuelta para ver las soldaduras de la placa.

No se, veo alguna cosa fea, pero después de haber leído un par de días sobre las soldaduras de los SA me he quedado mas tranquilo, me esperaba un huerto de habas pero no está tan mal:

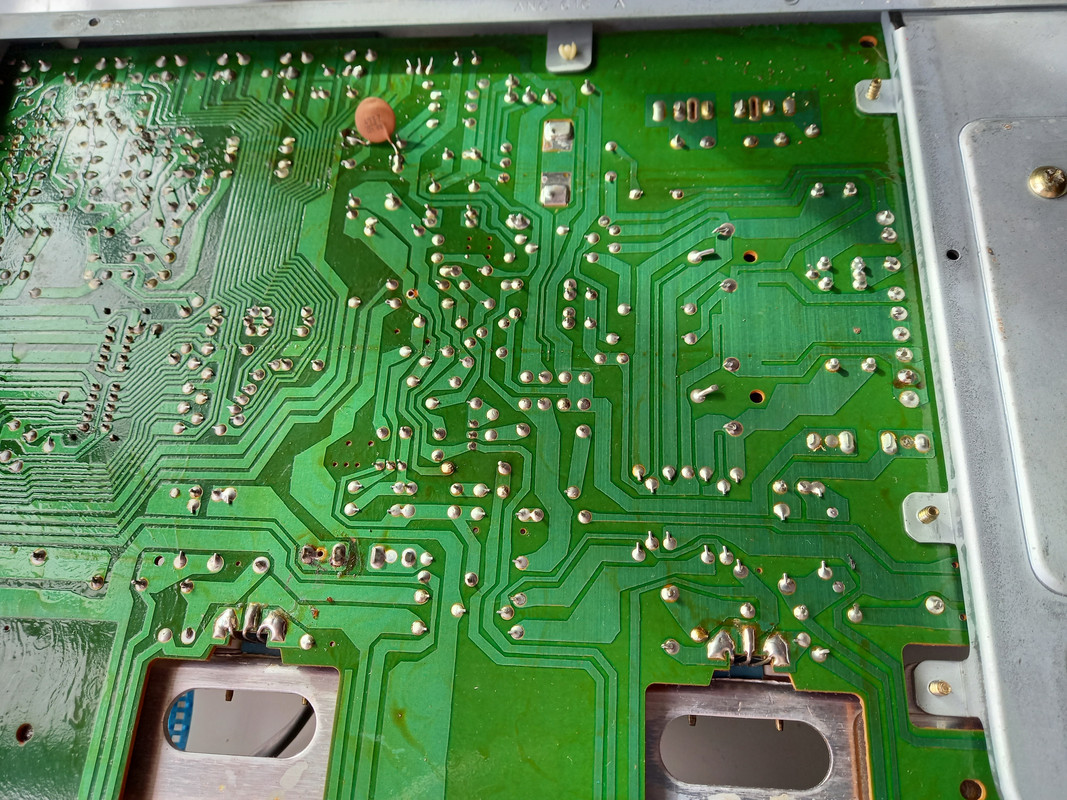

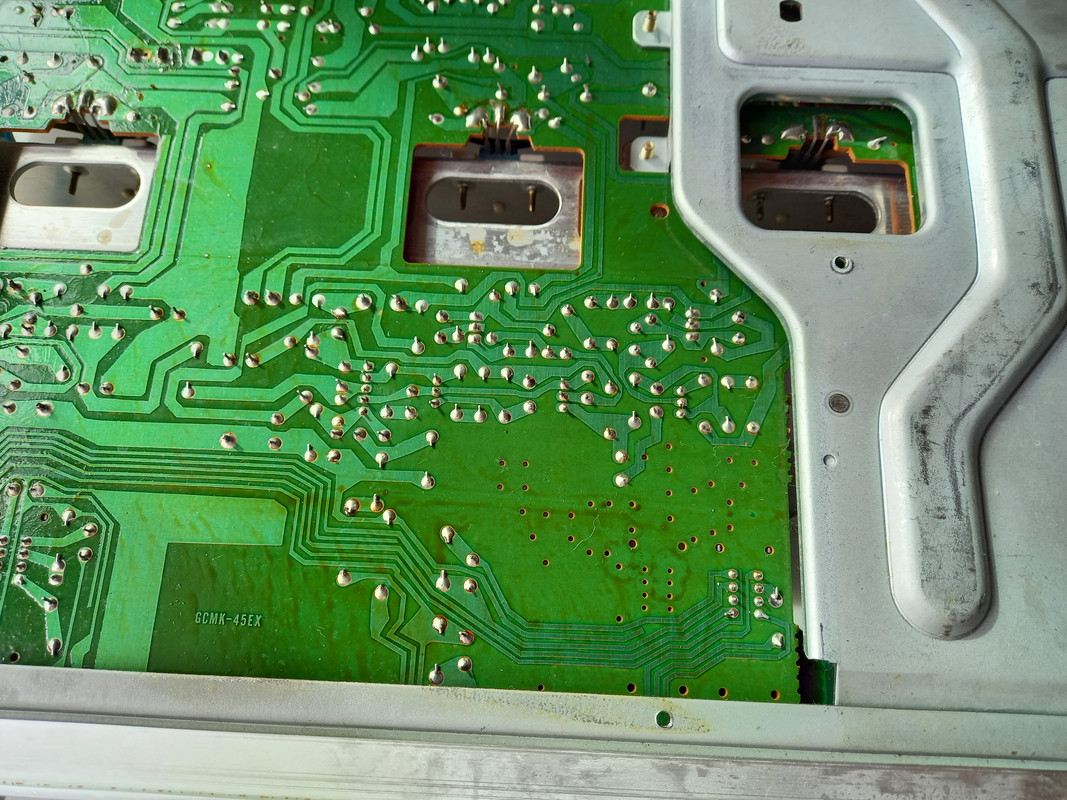

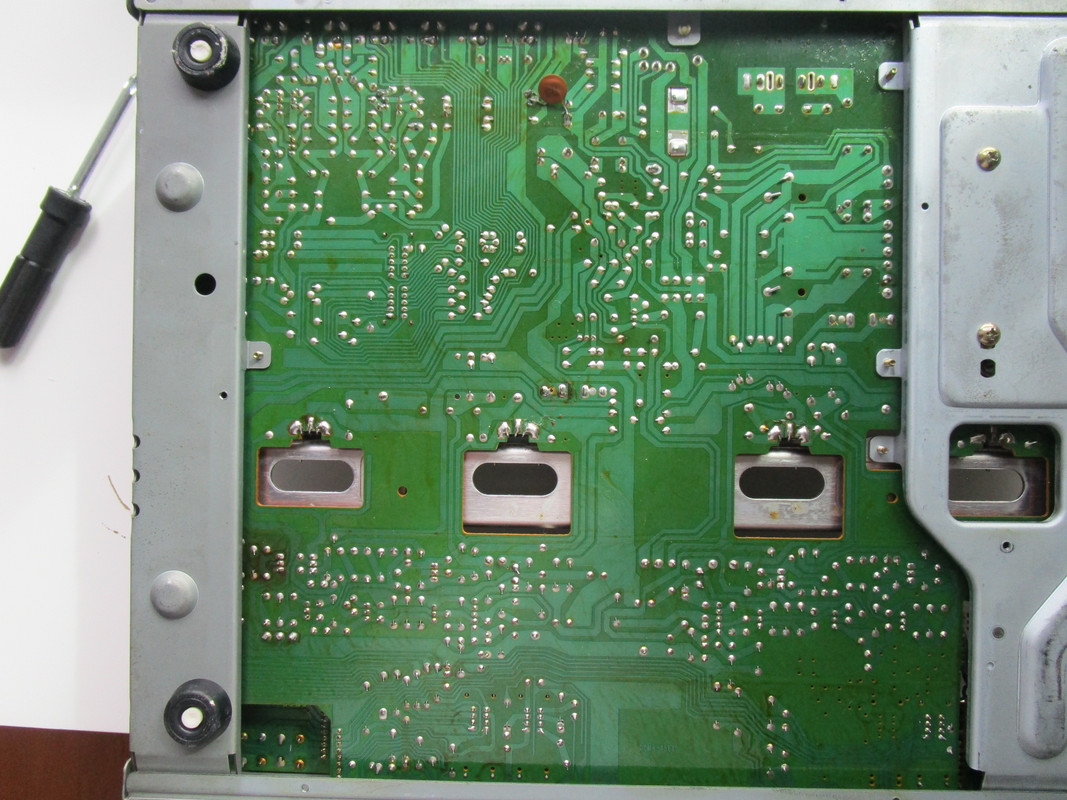

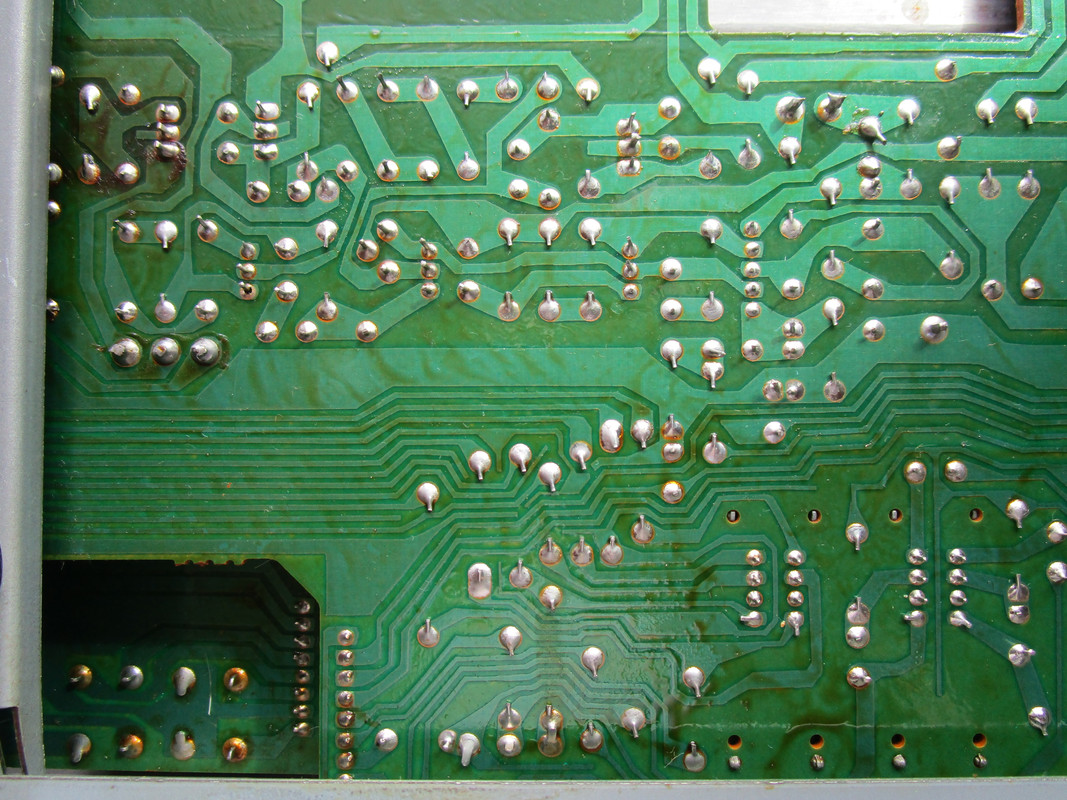

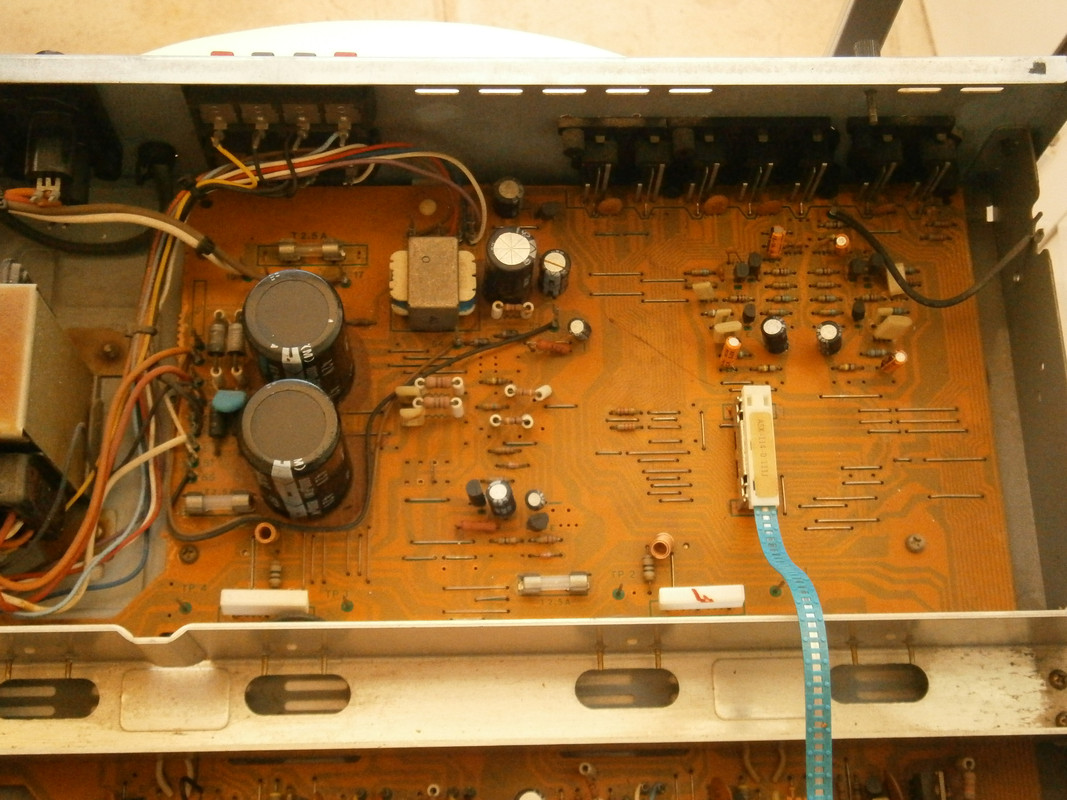

Os dejo una tirada de fotos generales:











image upload

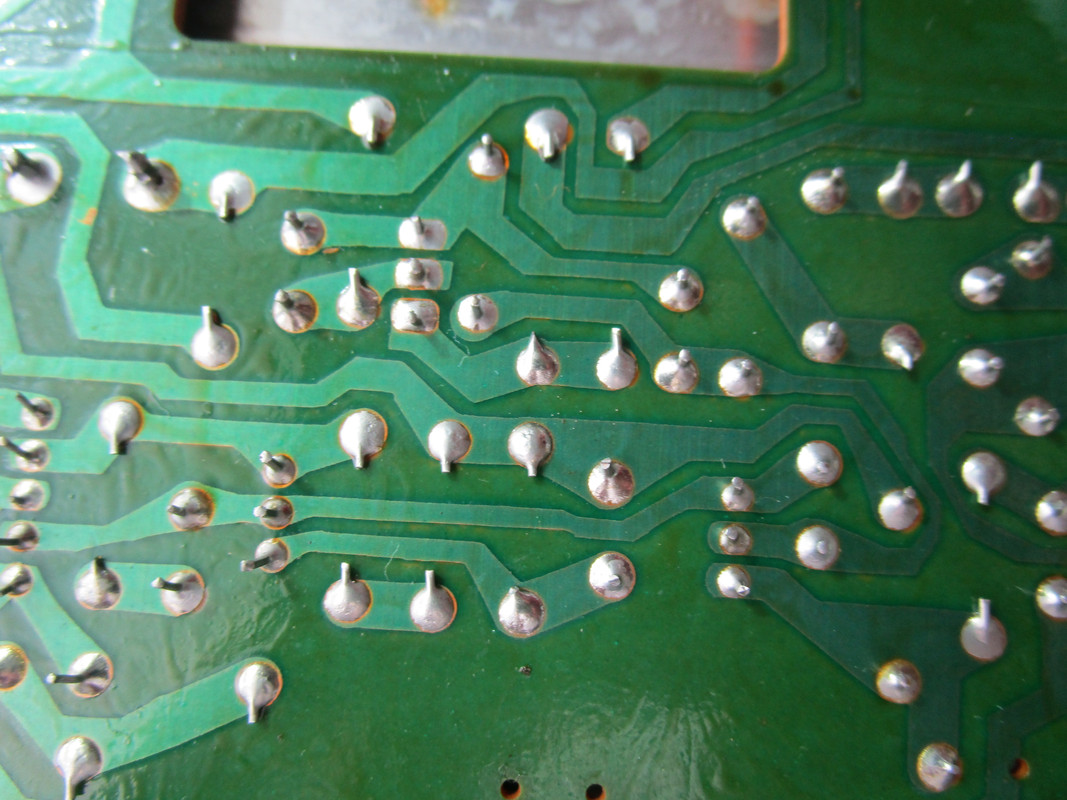

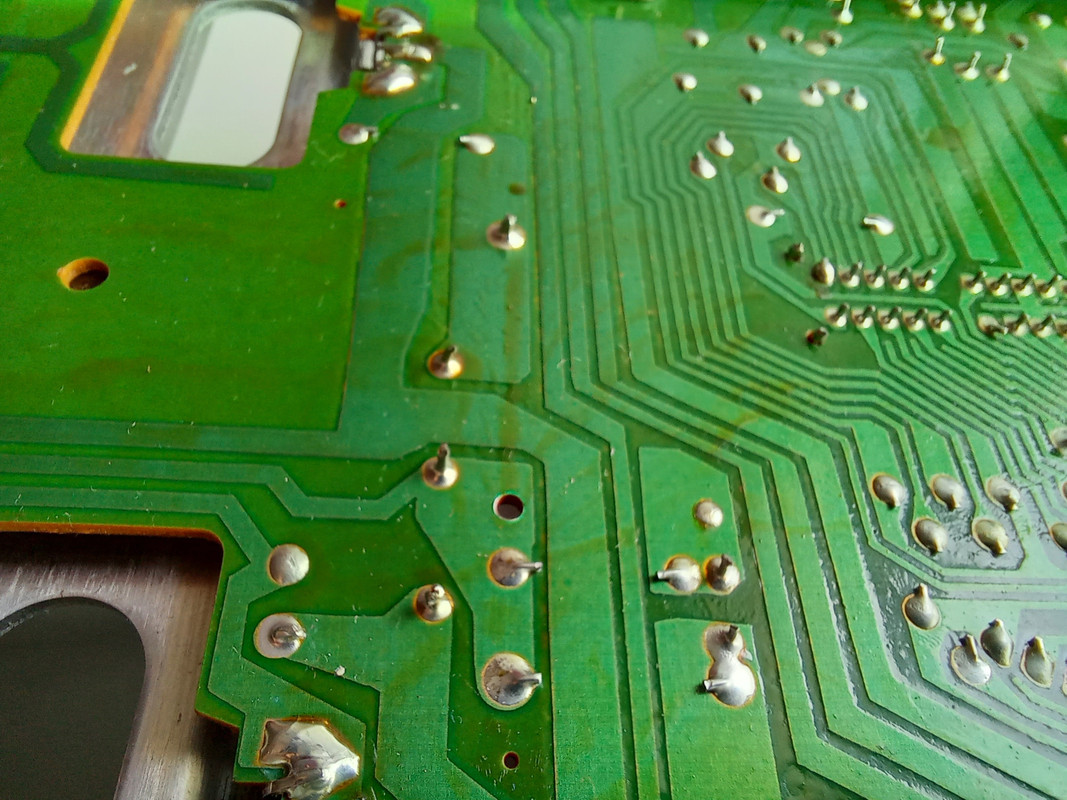

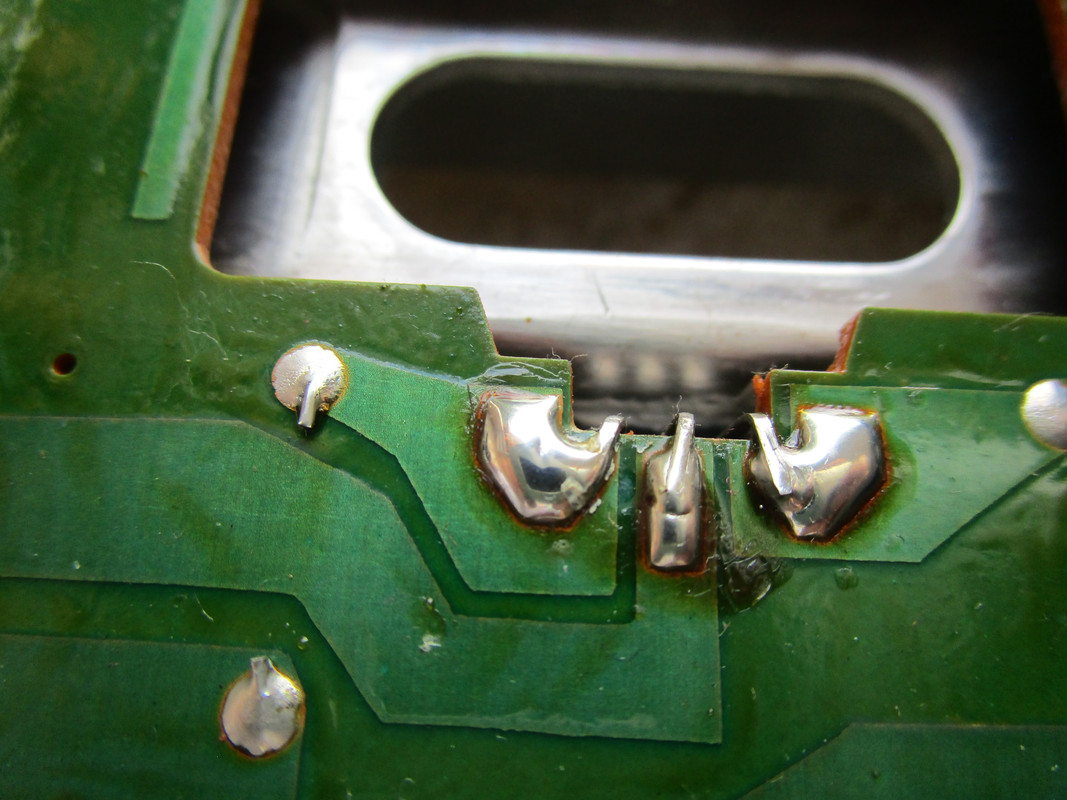

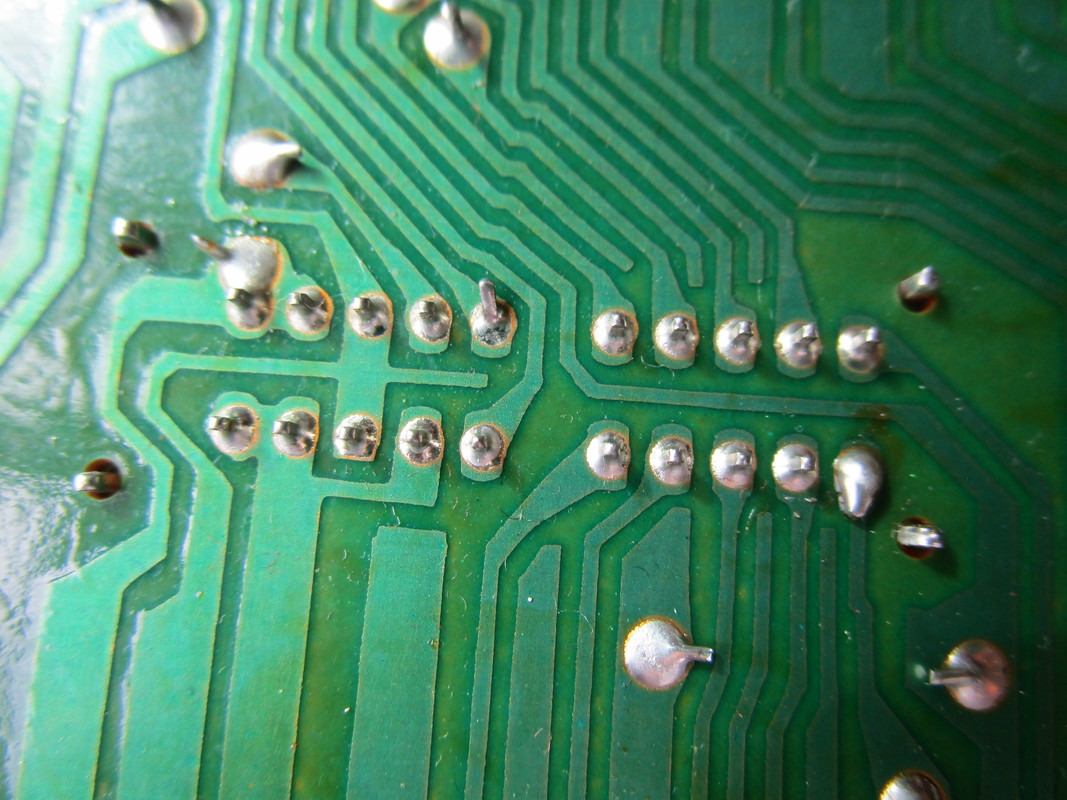

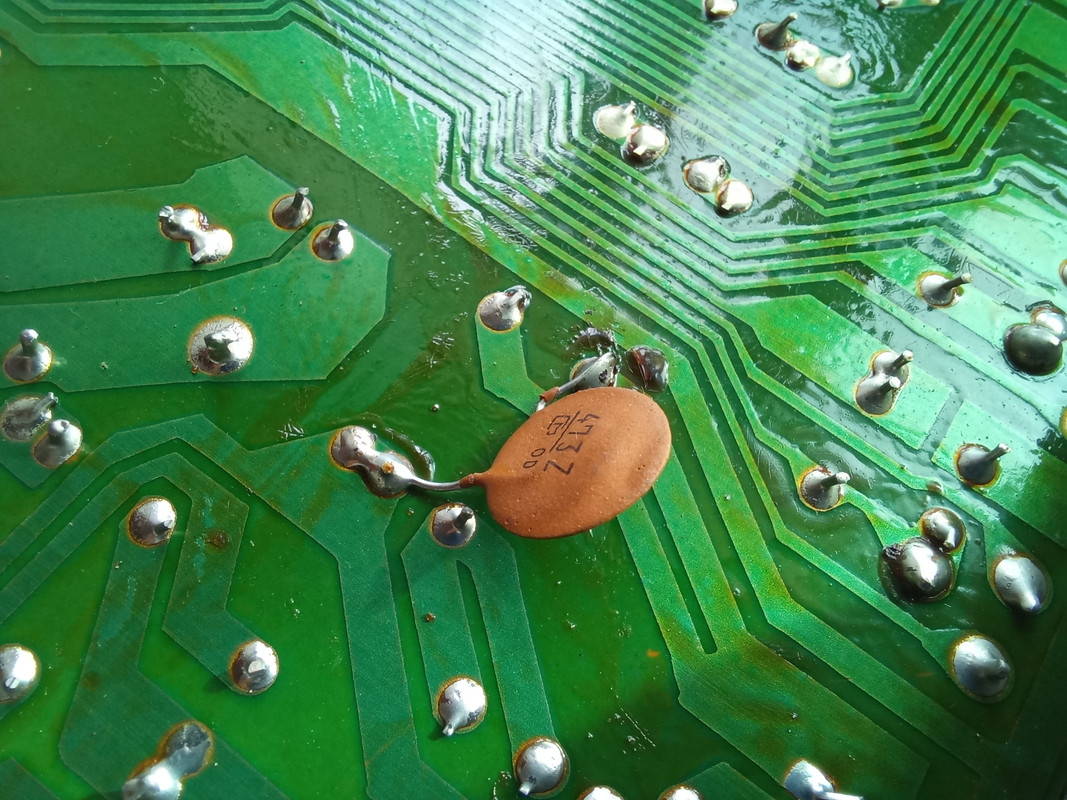

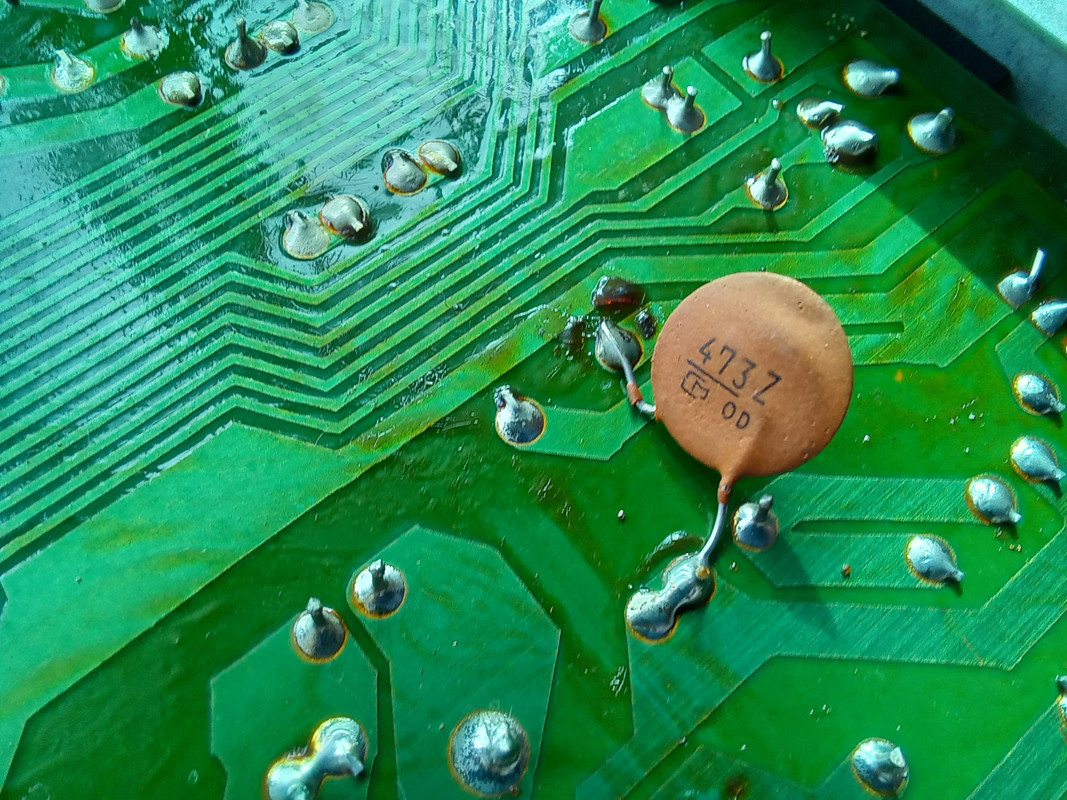

Algunos primeros planos de las soldaduras del conmutador en la placa, y por dentro:

[deshollinador]

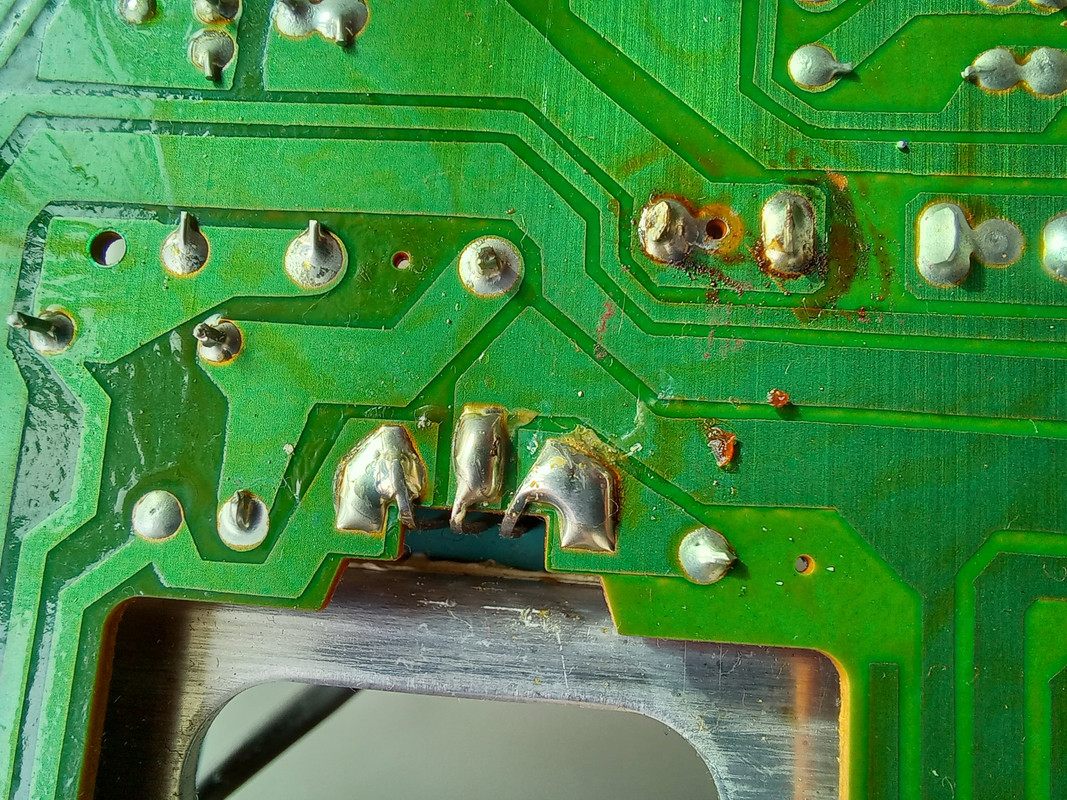

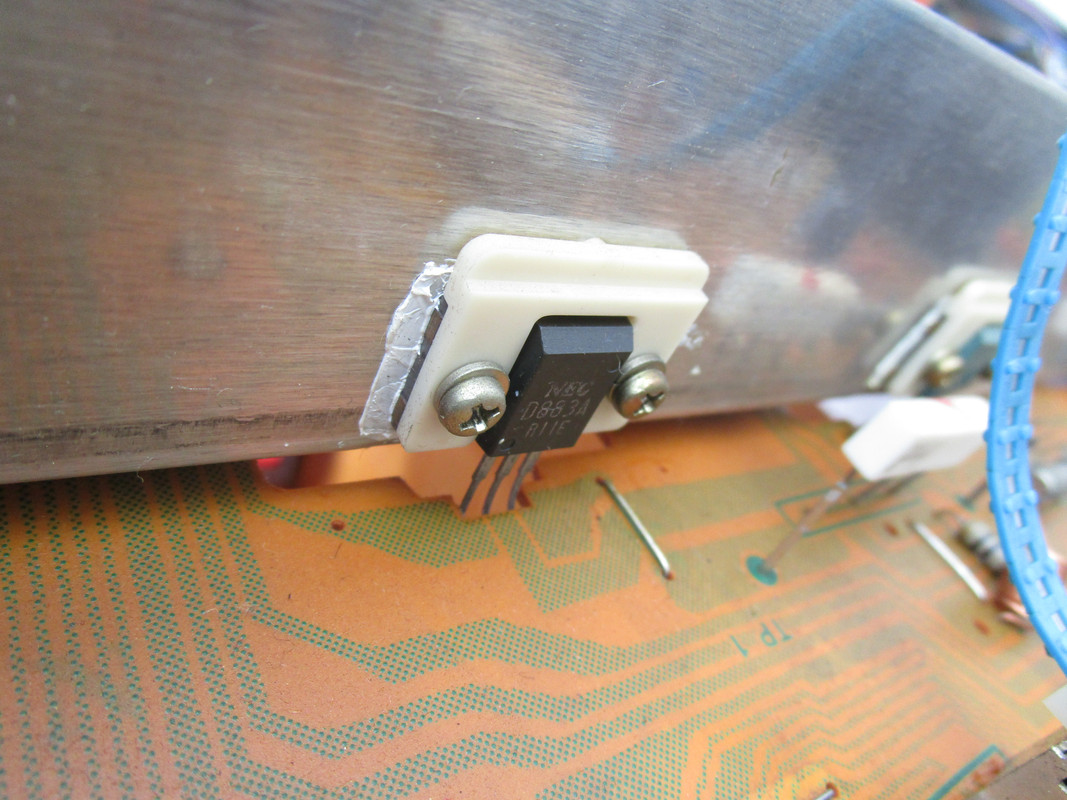

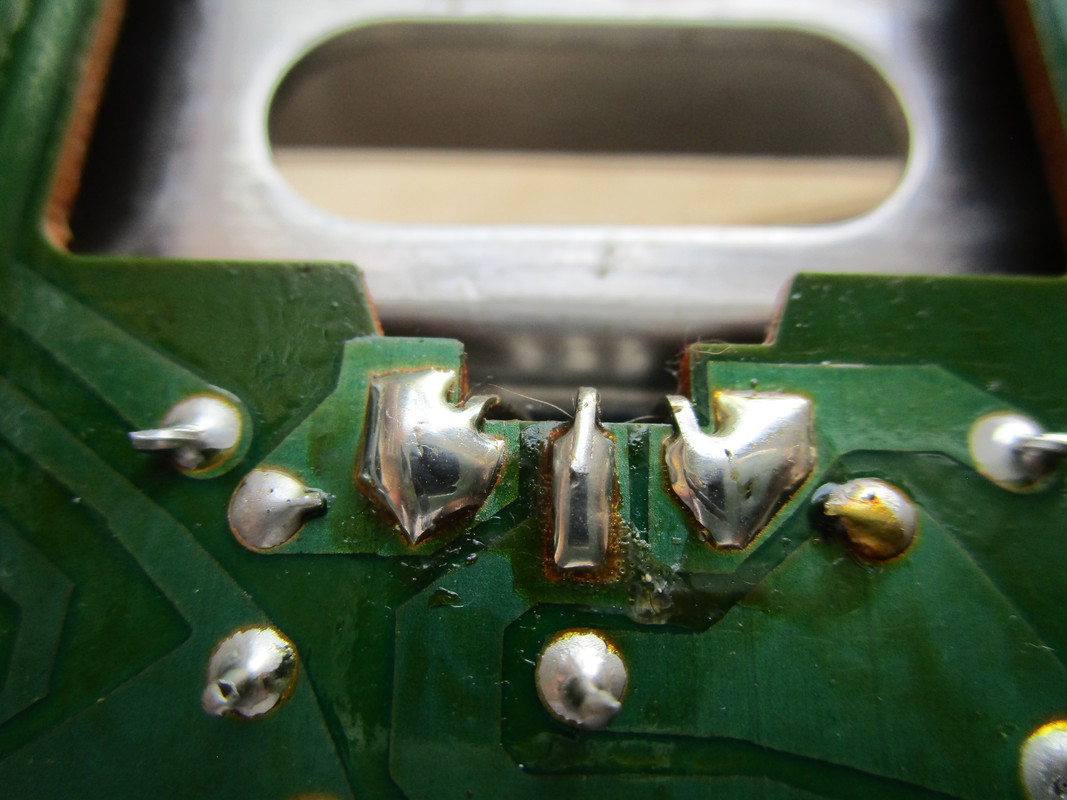

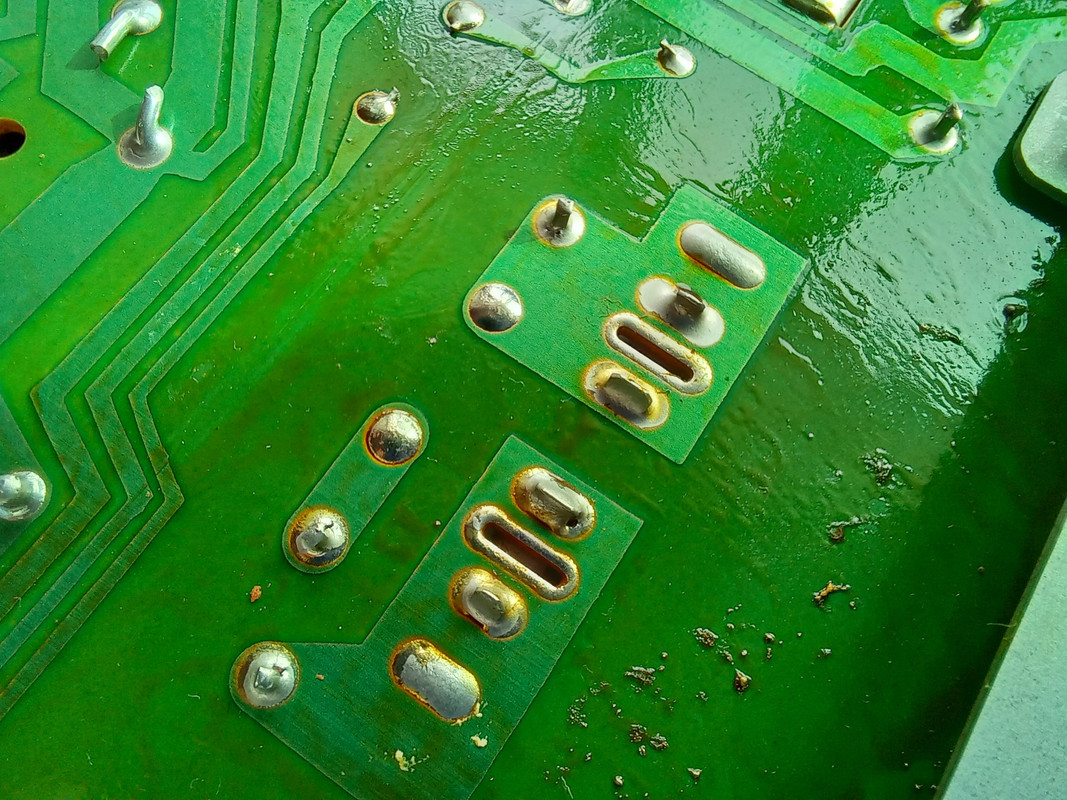

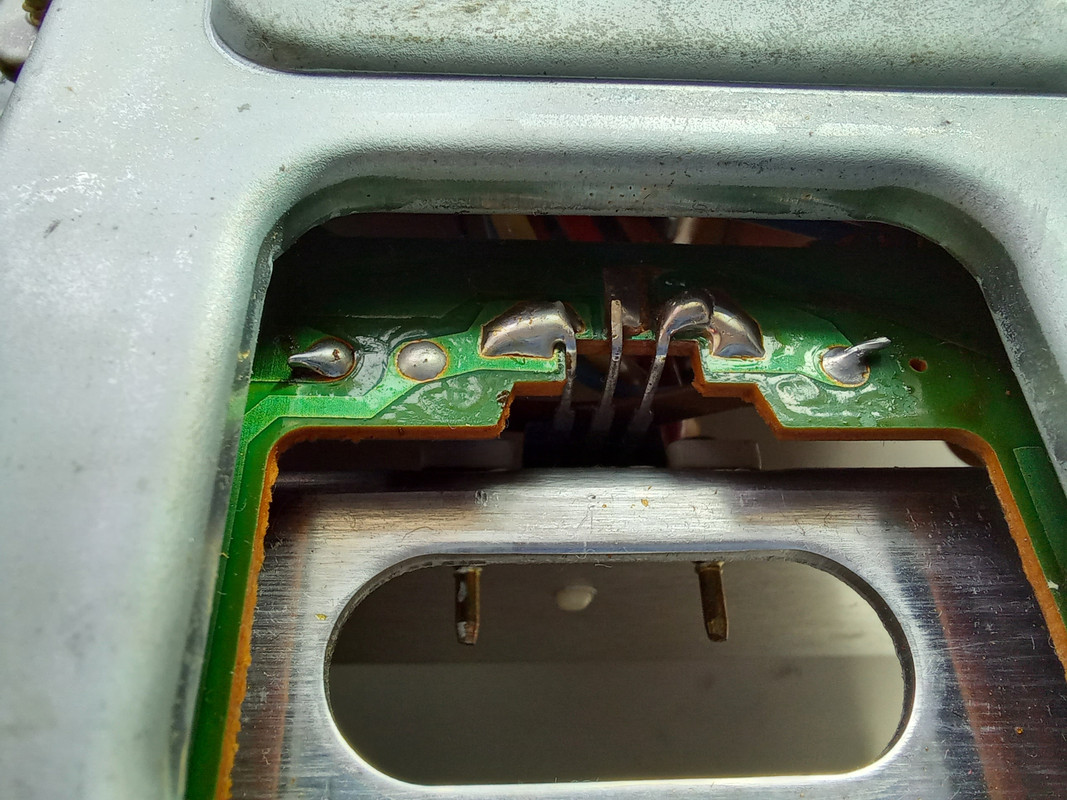

Algunos primeros planos de las soldaduras de los transistores amplificadores:

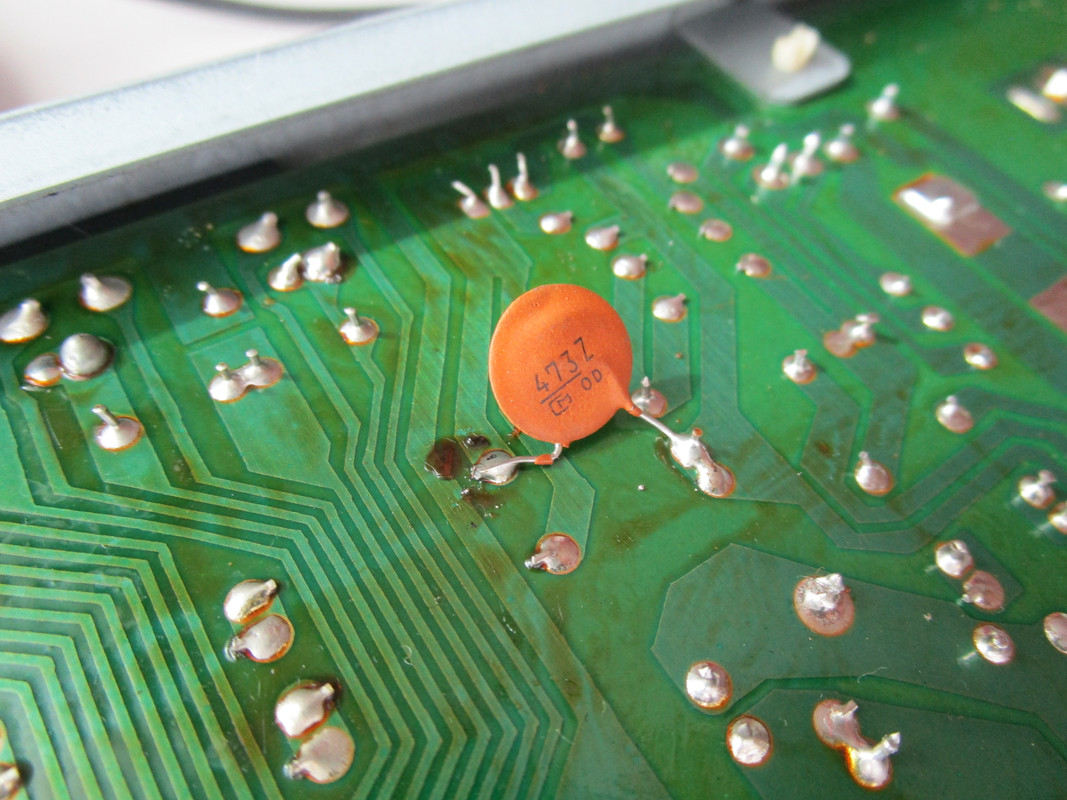

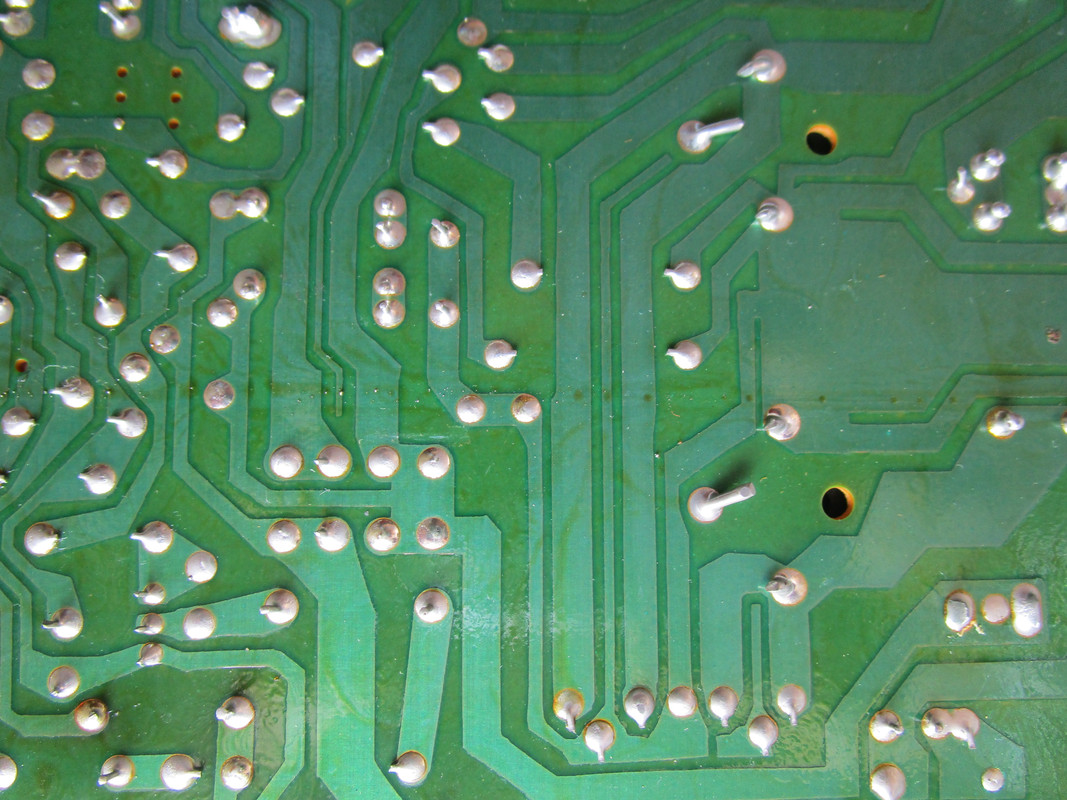

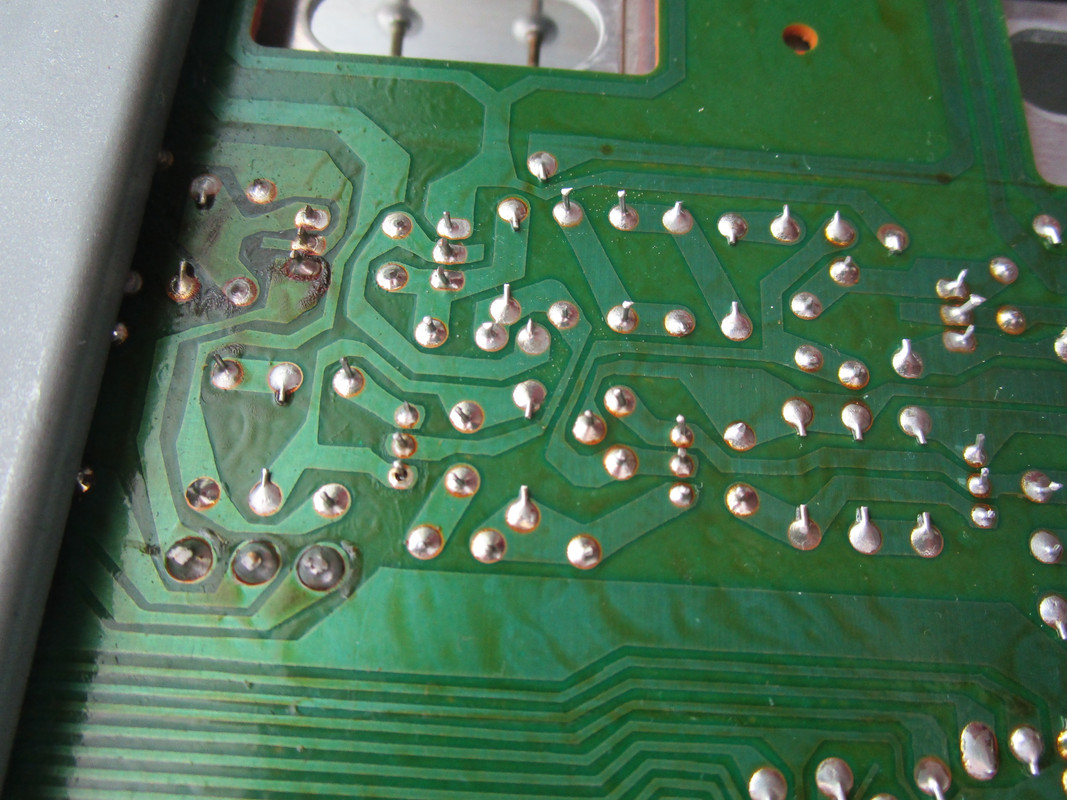

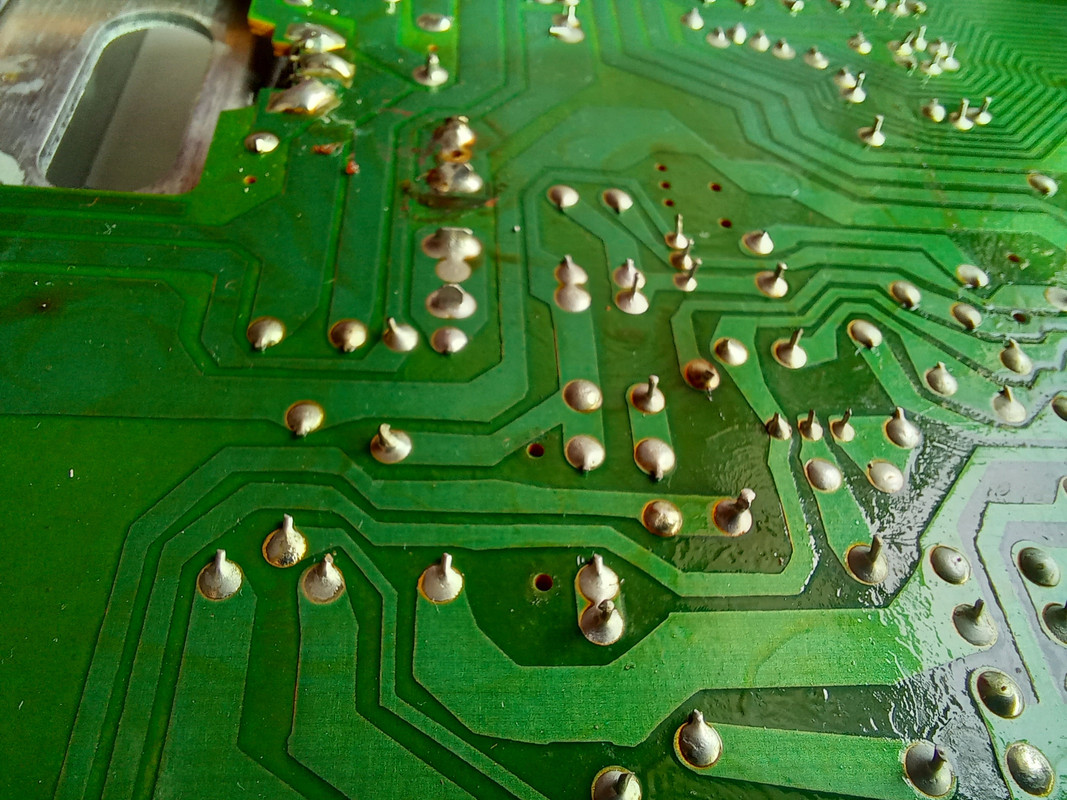

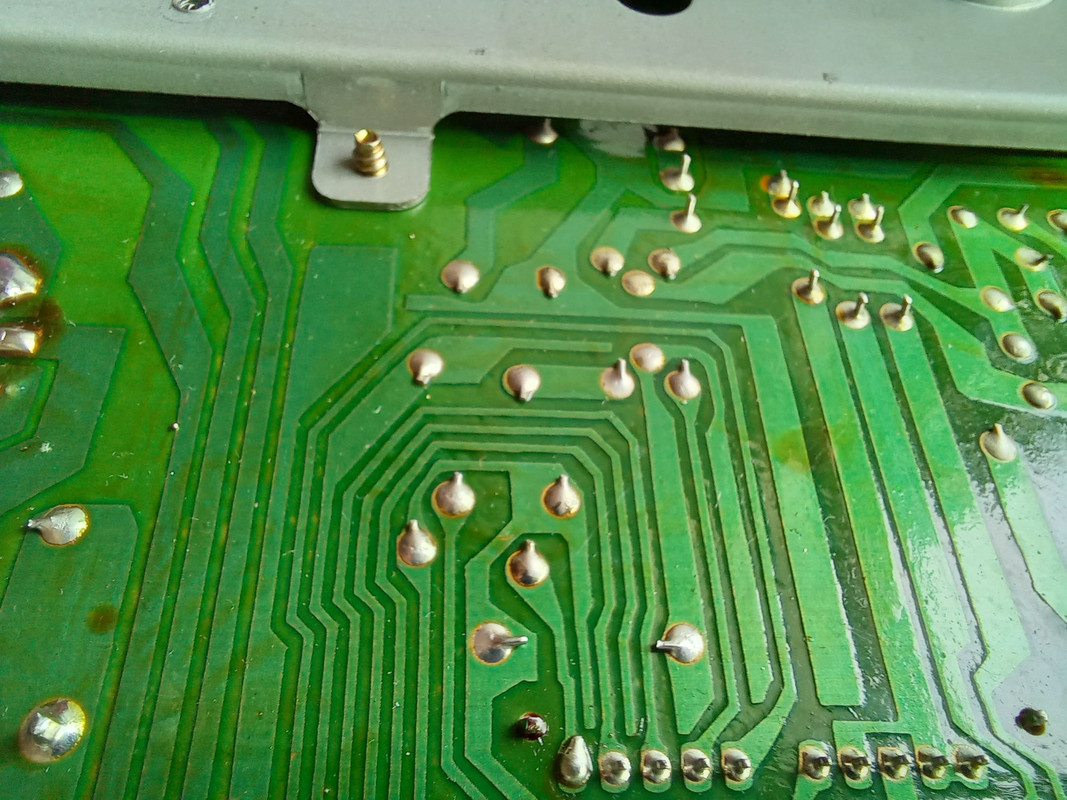

Y primeros planos de algunas zonas:























































Muchas fotos, perdonad, pero bueno, a alguien le podrían servir para contrastar con el suyo.

Otro punto por supervisar seria la placa propia suspendida que tiene el propio conmutador, podría estar ahí debajo la soldadura fría.

[deshollinador]

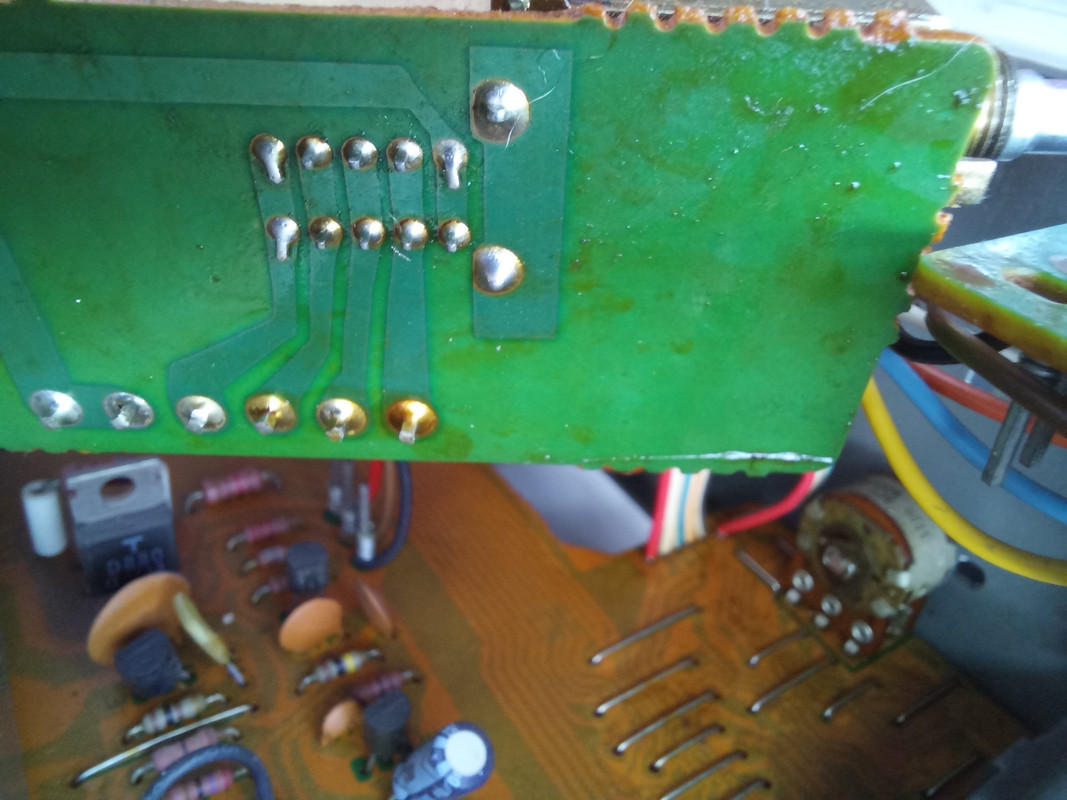

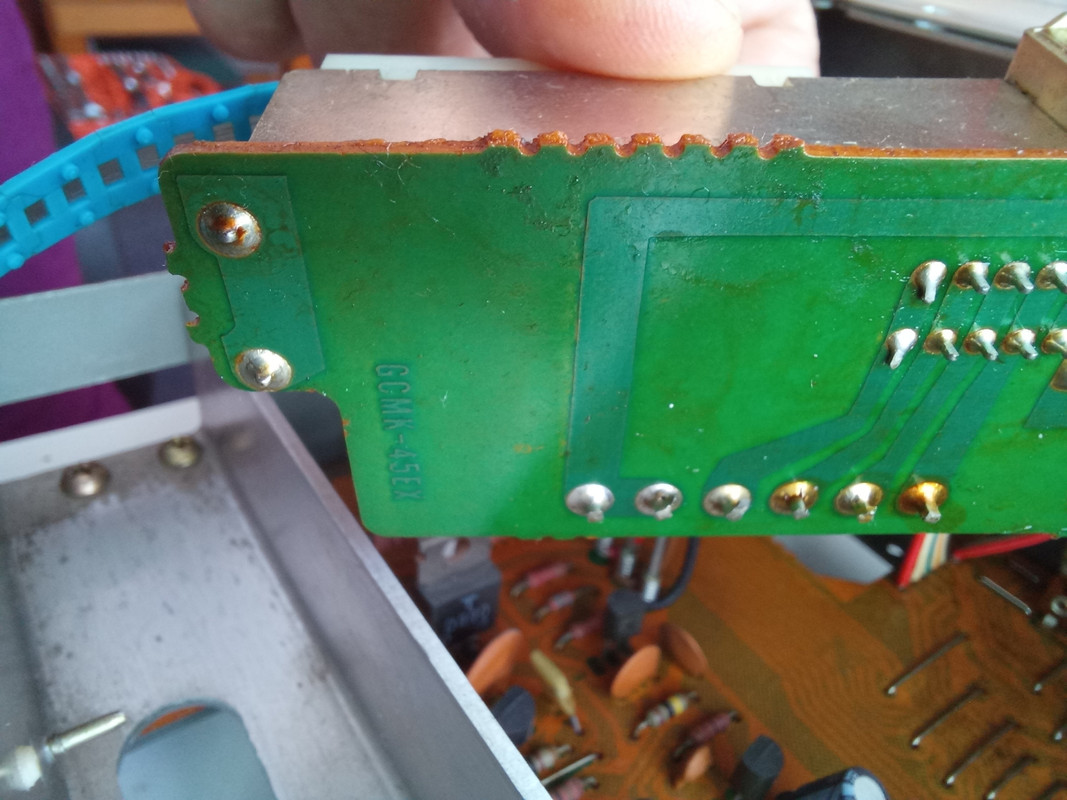

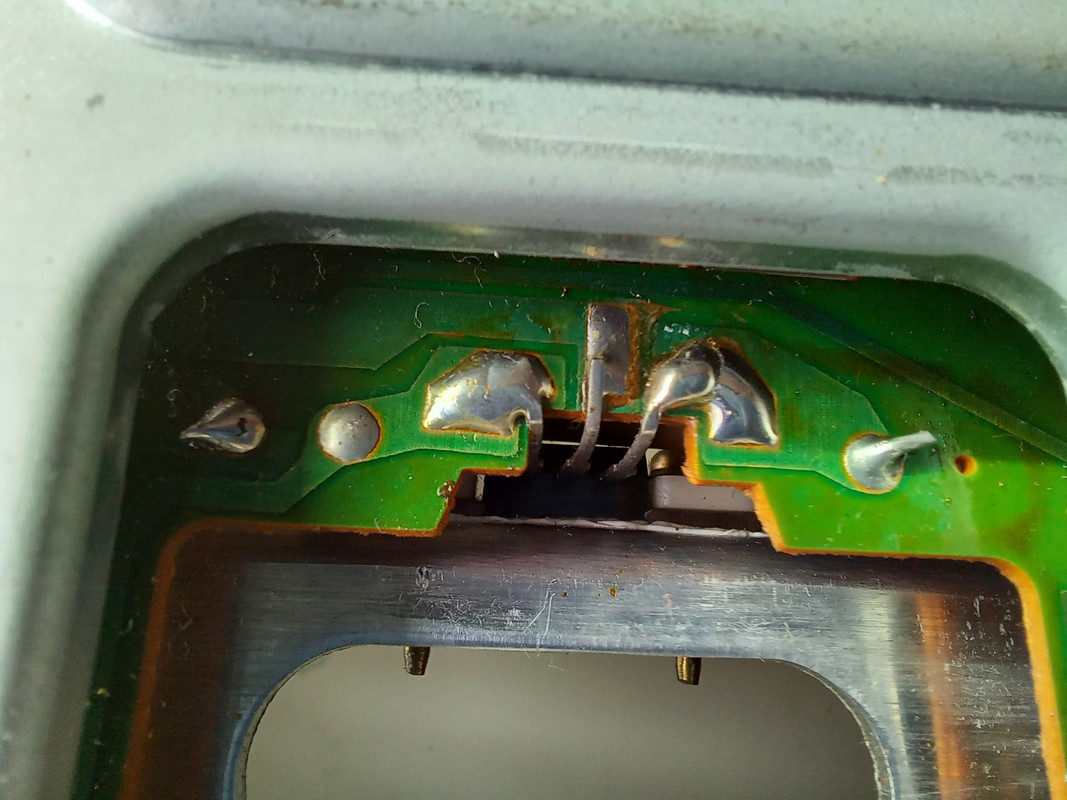

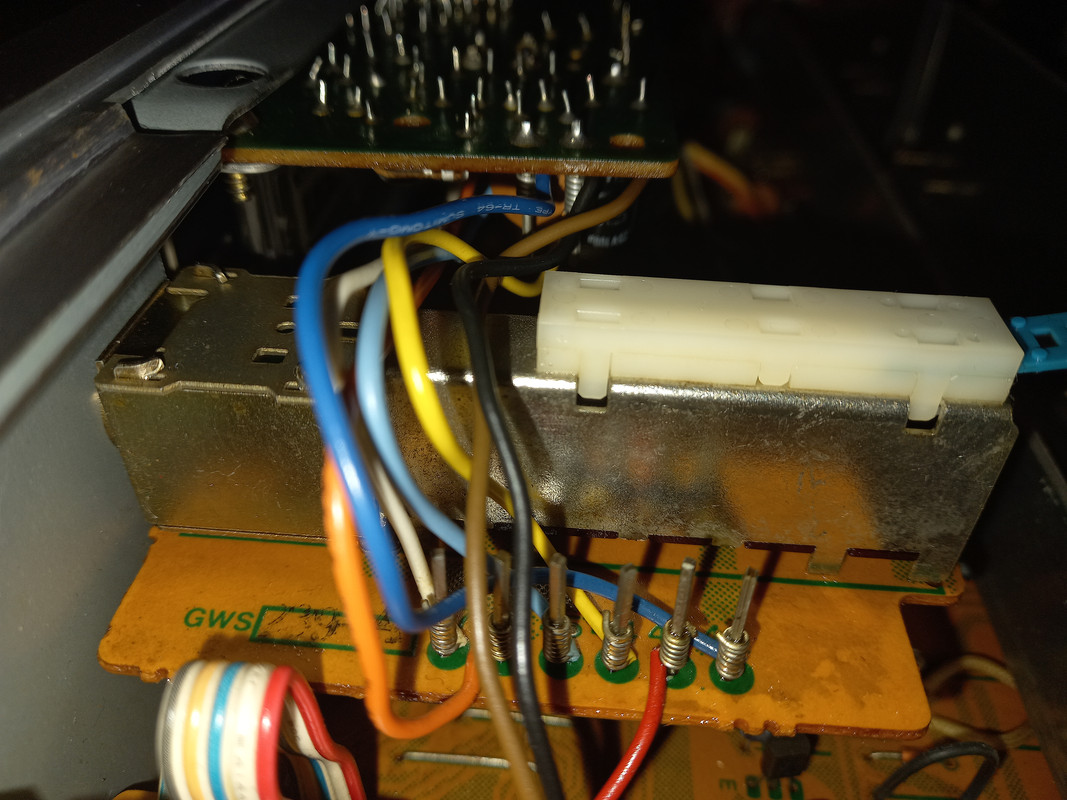

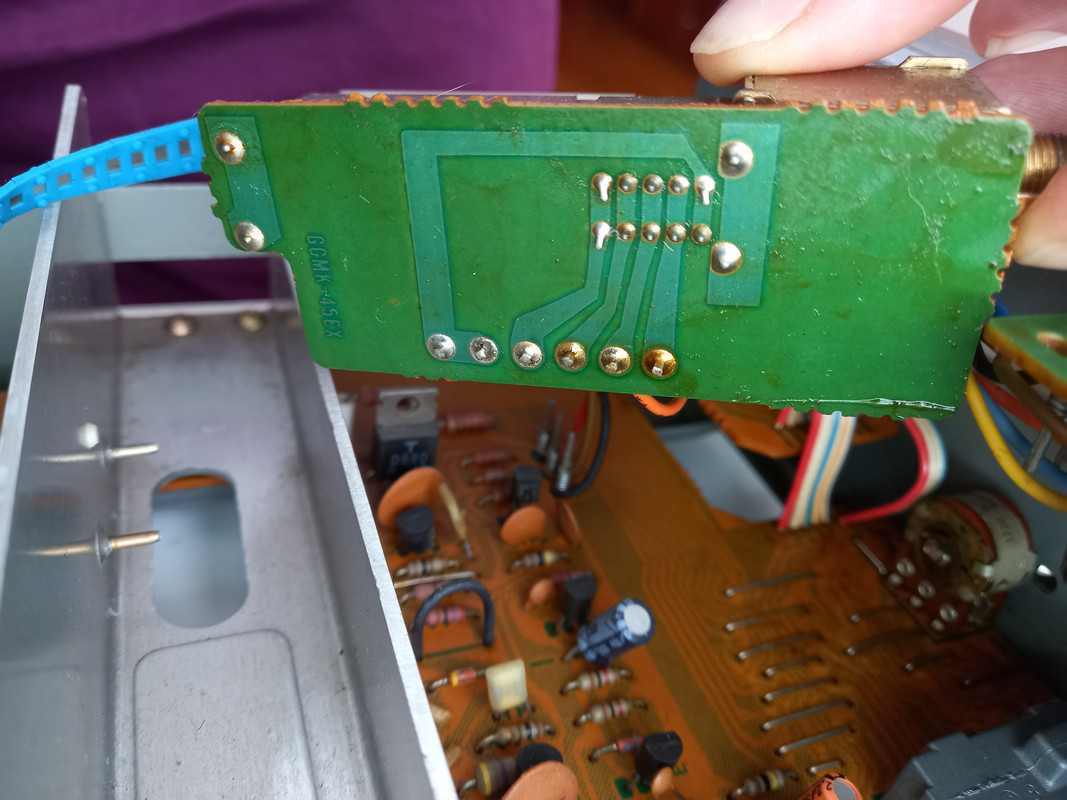

Este es el primer bloque del conmutador, el pegado al frontal:












Voy a empezar a dar puntos en las mas accesibles que vea feas.

[casito]

quitando unas cuantas, pero podría ser efecto de las fotos, yo repasaría las soldaduras con efecto tiempo, es decir que aparentan viejas, el conmutador ese por dentro si que tendrá los contactos negros

[deshollinador]

Ok gracias.
Antes de ponerme a tocar de todo como un loco voy a centrarme en lo que atañe a ese conmutador.

"Lo que funciona no se toca..."... ... de momento.

[parasimples]

¿Seguro que no es el tocadiscos?
O es el conmutador o la entrada de phono. No toques nada más.
¿Tiene circuito antiplop?

[deshollinador]

No, el tocadiscos no es, seguro.
Por ese ampli han pasado siete u ocho tocadiscos y siempre ha hecho lo mismo.

Revisaré todos los puntos de ese conmutador volveré a bañar en Lubrilimp y revisaré a fondo la entrada de phone que dices también, a ver si la localizo.
Gracias.

Perdona la ignorancia pero el circuito antiplop no sé lo que es, tiene el rele de inicio.

En cualquier caso solo lo hace tras dos tres dias sin uso y solo en la posicion phone.
En las otras nunca.

[parasimples]

No, el tocadiscos no es, seguro.
Por ese ampli han pasado siete u ocho tocadiscos y siempre ha hecho lo mismo.

Revisaré todos los puntos de ese conmutador volveré a bañar en Lubrilimp y revisaré a fondo la entrada de phone que dices también, a ver si la localizo.
Gracias.

Perdona la ignorancia pero el circuito antiplop no sé lo que es, tiene el rele de inicio.

En cualquier caso solo lo hace tras dos tres dias sin uso y solo en la posicion phone.
En las otras nunca.

El antiplop supongo que es lo que llamas relé de inicio, retarda la conexión de los altavoces para evitar el "plop", pero no puede ser, estoy chalao, si fuese eso te ocurriría en todas las posiciones del selector. Céntrate en el selector.

[pepito]

¿y si buscas el conmutador y lo cambias?
Igual se solucionaba el problema.

Un saludo
